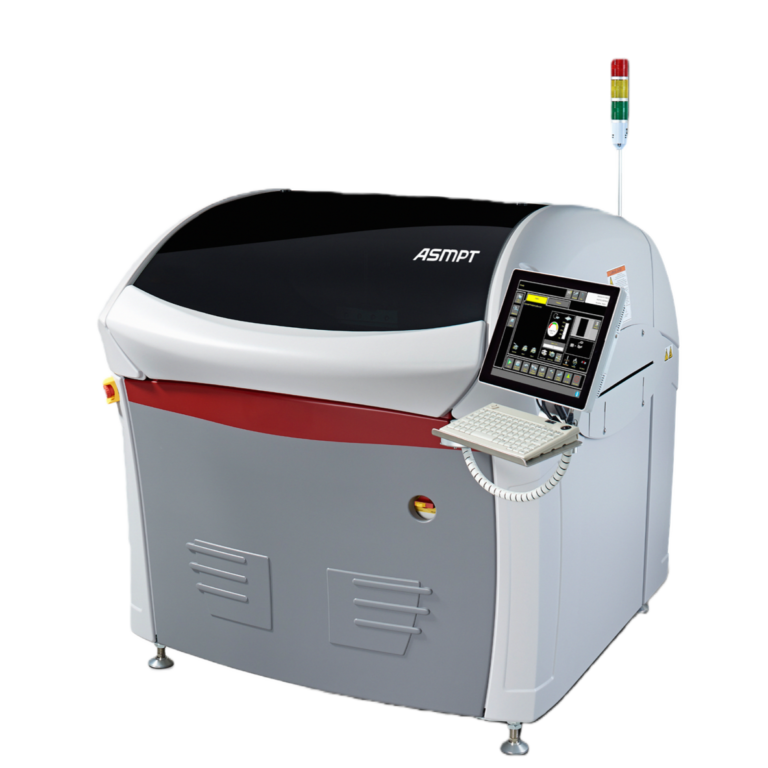

Imprimante de pâte à souder entièrement automatisée ASMPT DEK GALAXY

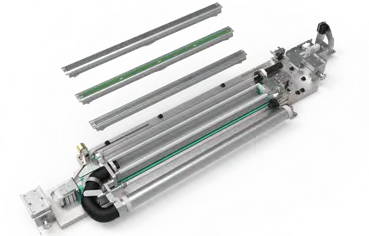

Le nouveau DEK Typhoon système de nettoyage de pochoirs à grande vitesse
Flexibilité et rapidité maximales pour le nettoyage sous pochoir grâce à des modèles insert adaptables et à différentes longueurs de chambre, garantissant des performances de nettoyage optimales pour chaque processus et chaque pochoir.

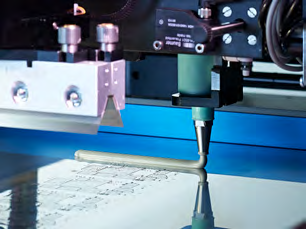

Gestion des stocks
La combinaison du moniteur de hauteur de rouleau de pâte DEK et du distributeur automatique de pâte DEK ser (cartouche ou bidon) permet de contrôler automatiquement la quantité de pâte.

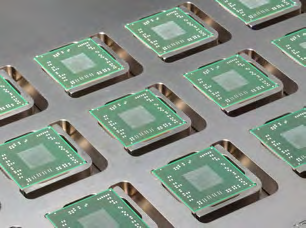

Alignement multiple DEK de substrats séparés les uns des autres (MASS)
Plusieurs substrats sont alignés optiquement simultanément – une avancée technologique majeure pour des processus d'impression efficaces et de haute précision avec des substrats séparés les uns des autres

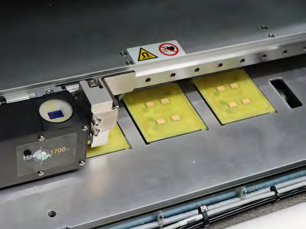

Panel virtuel DEK Outillage (VPT)
La technologie DEK Virtual Panel Tooling (VPT) permet à l'imprimeur de traiter plusieurs supports distincts au cours d'un même cycle d'impression.

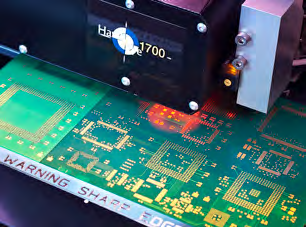

DEK HawkEye®
DEK HawkEye® vérifie rapidement les résultats d'impression directement au sein de l'imprimante.
| Type de machine | DEK Galaxy |
| Configuration standard | Description |
| Précision d'alignement du système* | >2,0 cmk à ±12,5 μm (±6 sigma) |
| Précision de l'impression humide | >2,0 CPK à ±17,5 μm (±6 sigma) |
| Temps de cycle optimal (CCT) | 7 secondes |
| Plage de pression maximale | 600 mm (X) × 508,5 mm (Y) |
| Contrôleur | Commande de mouvement via le réseau CAN BUS |
| Interface User | Écran tactile, clavier et trackball, logiciel Instinctiv V9, Windows 10 IoT Enterprise TP7Trise |
| Appareil photo | Caméra numérique HawkEye®1700 avec interface IEEE 1394 Éclairage LED multicanal, champ de vision de 11,3 mm × 8,7 mm, fenêtre d'inspection de 75 mm² |
| Entraînement par essieu | Moteurs linéaires et codeurs de haute précision, avec une précision de 1 μm |
| Réglage de la pression de la raclette | Commande par logiciel, motorisé, avec circuit de régulation en boucle fermée |
| Positionnement des modèles | Système de chargement automatique avec bac d'égouttage pour raclette |
| Alignement du pochoir | Motorisé par des actionneurs (X, Y et thêta) |
| Nettoyage de la face inférieure | Nettoyeur à grande vitesse DEK Typhoon, entièrement programmable, avec fonctions de nettoyage humide, sec et d'aspiration, réservoir de solvant externe (300 mm, 400 mm, 460 mm, 515 mm) |
| Dimensions du substrat (min.) | 50 mm (X) × 40,5 mm (Y) |
| Dimensions du substrat (max.) | 620 mm (X)** × 508,5 mm (Y) |
| Dimensions de la machine (environ) | 2 060 mm × 1 500 mm × 1 570 mm (81,1 pouces × 59 pouces × 61,8 pouces) (L × l × H) |
| Alimentation en air comprimé | Conformément à la norme ISO 8573.1, classe de qualité 2.3.3, pression : 5 à 8 bars Consommation normale : 51/min, à 5-8 bars. Consommation maximale : 2 261/min, à 6 bars. |
| Lester | 840 kg, emballé (selon la configuration) 680 kg, sans emballage (selon la configuration) |
| Options | |
| Gestion de la pâte DEK | Application automatique de la pâte à souder et contrôle automatique de la hauteur du rouleau d'application |
| ProFlow | Facultatif |
| Connexion en boucle fermée aux systèmes SPl | Contrôle avancé de la pâte à souder avec ProDEK |
| Options en matière de semi-conducteurs | SEMI S2/S8, SECS GEM, outillage VPT, DirEKT, placement de billes, MASS |
| *La mesure de la précision de la machine et de la répétabilité est effectuée à l'aide de variables de processus typiques de la production. ** Option longboard ** | |
