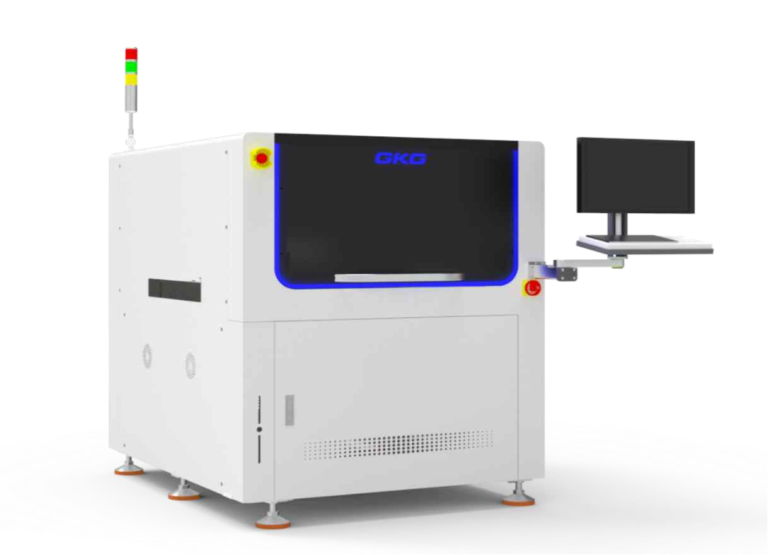

Impressora de pasta de solda totalmente automática GKG G-Ace500
A impressora de pasta de solda totalmente automática G-Ace500 da GKG apresenta uma excelente estabilidade de posicionamento e impressão (precisão de posicionamento repetível de ±8 µm) e uma ampla adaptabilidade a substratos (máximo de 510 × 510 mm para o modelo de secção única). Oferece configurações flexíveis de impressão e estêncil, suporta diversos processos e permite um funcionamento eficiente com troca rápida de linha, aumentando a produtividade na fabricação de componentes eletrónicos.
| Desempenho da máquina | |
| Precisão de posicionamento repetido Precisão de impressão | ±8um@6σ,CPK≥2.0 ±12.5um@6σ,CPK≥2.0 <5,5 segundos |
| NCP-CT (limpeza e impressão não incluídas) HCP-CT (Inclui limpeza e impressão) | |
| Processo CT | 4 min |
| Linha de transferência CT | 2 min |
| Parâmetro de processamento do substrato Dimensão máxima da placa Tamanho mínimo da prancha | |
| Modelo de uma secção: 510 × 510 mm Modelo de três secções (opcional): 265 × 510 mm / 350 × 510 mm | |
| Uma secção: 510 × 510 mm. Opcional: três secções: 265 × 510 mm / 350 × 510 mm 50*50mm | |
| 0,4~6 mm | |
| Câmara Mecânica alcance Peso máximo da prancha | |
| 5 kg (opcional: 3 kg em três fases) 5 kg (opcional: 3 kg em três fases) 2,5 mm 23 mm | |
| Altura da prancha | |
| Velocidade de transporte | 910 ± 30 mm 750 mm/s |
| (Velocidade máxima) de transporte | |
| Uma fase/Três fases Da esquerda para a direita | |
| Sentido de transmissão | |
| É a mesma coisa, tanto à entrada como à saída | |
| Sistema de Apoio | (65 mm) Pino magnético (65 mm) Bloco de suporte |
| Braçadeira para tábuas | Sistema de fixação superior patenteado Placa superior acionada manualmente Fixação lateral |
| Parâmetros de impressão | |
| Velocidade de impressão | 10~200 mm/s |
| Pressão de impressão | 0,5~20 kg |
| Modo de impressão | Uma vez/Duas vezes |
| Tipo Queegee | Borracha/lâmina de rodo (ângulo 45/55/60 |
| Snap-off | 0~20 mm |
| Velocidade de disparo | 0~20 mm/s |
| O tamanho da moldura do modelo | Máquina padrão: 470 × 370 mm a 737 × 737 mm Função opcional de troca automática de estêncil: tamanho fixo de 737 × 737 mm |
| Método de posicionamento do estêncil | Posicionamento automático na direção Y |
| Parâmetros de limpeza | |
| Sistema de limpeza | Três modos: seco, húmido e aspiração |
| Limpeza de alta velocidade | Limpeza integrada e em malha |
| Sistema de limpeza | Tipo de pulverização lateral |
| Curso de limpeza | Geração automática |
| Posição de limpeza | Limpeza após a publicação |
| Velocidade de limpeza | 10-200 mm/seg |
| Consumo de líquido de limpeza | Ajustável automaticamente e manualmente |
| Consumo de papel de limpeza | Ajustável automaticamente e manualmente |
| Parâmetros de visão | |
| Campo de visão do CCD | 10*8mm |
| Tipo de câmara | Câmara digital de 300 mil CCD |
| Sistema de câmeras | Estrutura ótica com bloqueio para cima e para baixo |
| Tipos de marcas de referência | Formato da marca fiducial padrão |
| redondo, quadrado, em forma de diamante, em forma de cruz | |
| Almofada e perfil | |
| Tamanho da marca | 0,1-6 mm |
| Número de referência | Máximo: 4 peças |
| Número de afastamento | Máximo: 1 peça |
