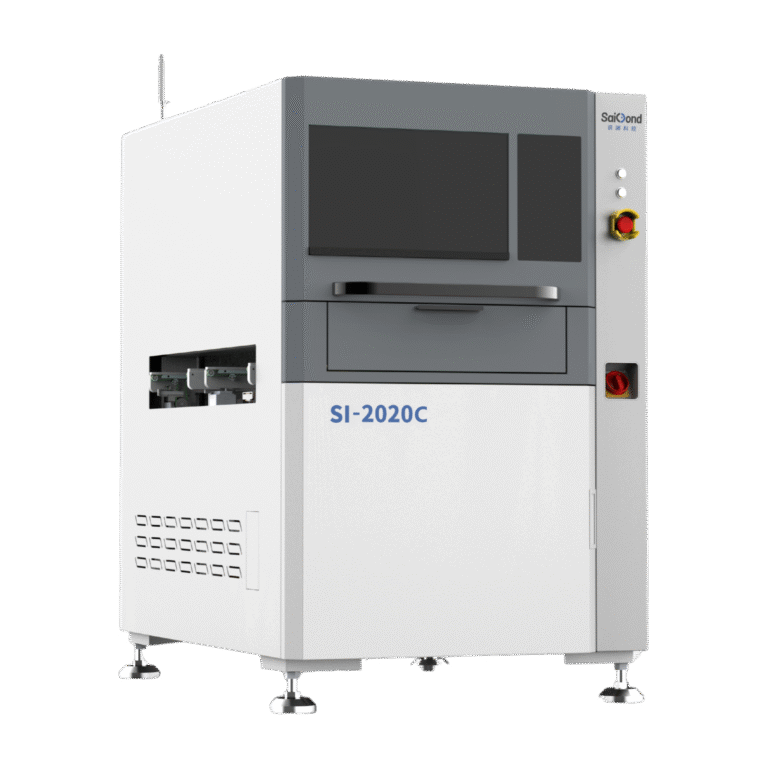

Sailyond 2D PCBA AOI (SI-2020C/D Series)

Sailyond 2D PCBA AOI (Série SI-2020C/D)

Inférence d'algorithmeLa vitesse d'inférence est considérablement améliorée grâce à une optimisation extrême des algorithmes du modèle. (1 milliseconde)

Démarrage rapide et facileFacile à utiliser et parfait pour les débutants, il permet une prise en main rapide en seulement 10 minutes.

Temps de programmationLa programmation ne prend qu'une minute. Aucune bibliothèque de composants n'est nécessaire : la programmation se fait véritablement en une seule touche.

Appels manquésAucun rapport manqué. Grâce à l'intégration de plus de 40 stratégies de modélisation par IA de pointe, notre équipement d'inspection assure une détection efficace et précise.

Taux de réussitePlus de 99,5%. Les cartes sans défaut sont traitées rapidement, ce qui améliore considérablement la cadence de production.

Taux de fausses alertesMoins de 1%. Une technologie d'IA fiable réduit efficacement les erreurs d'interprétation des algorithmes.

Révolutionner la tradition, un pas en avant

Équipement Sailyond VS Équipement AOI traditionnel
Prêt à partir dans 10 minutes.	Opérations complexes, longue durée de formation.
Temps de programmation rapide (<1 minute).	Durée de programmation longue (4 à 8 heures).
Facile à maîtriser, même pour les débutants.	Fortement dépendant d'opérateurs expérimentés.
Reconnaissance complète des défauts, détection intelligente	Ne peut gérer que les défauts réguliers et prévisibles.
Délai court + Transférabilité sur petit échantillon, Rapide à changer de ligne.	Fortement dépendant des bibliothèques de composants, nécessite un échantillon de grande taille.

Points forts

Pas besoin de bibliothèque de composants ; la programmation peut être réalisée en seulement 1 minute.

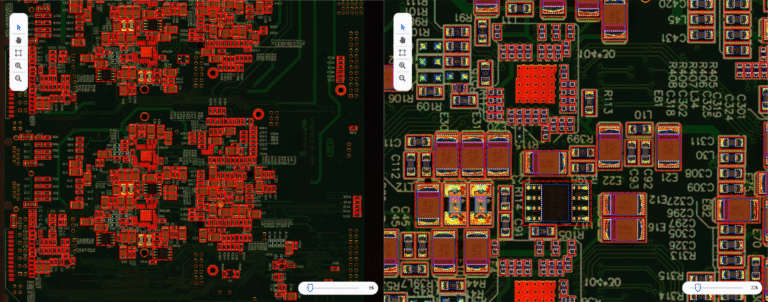

Importez vos fichiers CAO ; aucune programmation n’est requise et les flux de travail sont générés automatiquement. L’algorithme identifie et cadre automatiquement l’objet cible pour vérifier et confirmer le fichier modèle.

Technologie de base

Le Algorithme AutoML optimise automatiquement l'éclairage

Dans le système de source lumineuse intelligente de Sailyond Technology, l'algorithme sous-jacent d'AutoML est utilisé pour optimiser dynamiquement les paramètres d'éclairage sur plus de 100 dimensions, permettant l'identification rapide et intelligente d'une solution d'éclairage spécifique au défaut avec une configuration optimale.

AIGC industriel Génère des données de défauts

Dans le domaine du contrôle industriel, de tels algorithmes de génération sont utilisés pour produire des données de défauts réalistes, abaissant ainsi le seuil de données nécessaire au développement de solutions d'apprentissage profond.

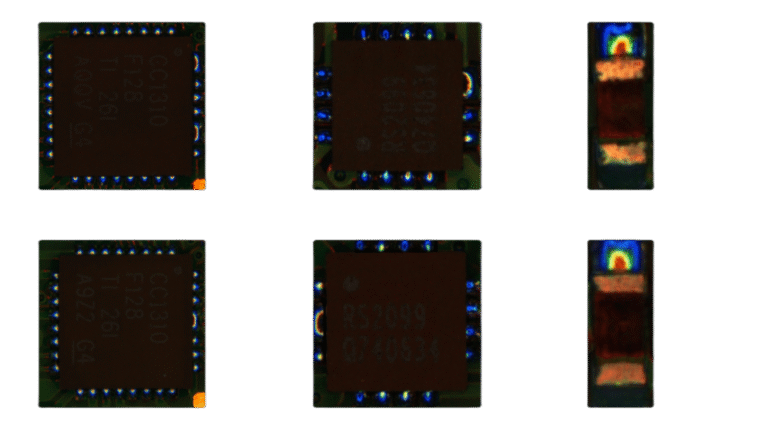

Génération ciblée de données de défauts pour la détection de défauts des composants électroniques

Apprentissage fédéré

L'entraînement distribué des modèles d'IA, basé sur le principe qu'il n'est pas nécessaire d'obtenir les données réelles des clients, garantit la confidentialité et la sécurité des données des clients industriels.

Modèle		SI-2020C	SI-2020D
PCB Caractéristiques	Taille du transfert PCB	50 mm x 50 mm - 510 mm x 460 mm	Mode carte unique : 50 mm × 50 mm à 510 mm × 600 mm Mode double carte : 50 mm x 50 mm - 510 mm x 330 mm
	Taille d'inspection des PCB	50 mm x 50 mm - 510 mm x 460 mm	Mode carte unique : 50 mm × 50 mm à 510 mm × 600 mm Mode double carte : 50 mm x 50 mm - 510 mm x 330 mm
	Plage d'épaisseur des PCB	0,6-6 mm
	Poids maximal du circuit imprimé	10 kg
	Hauteur du composant	25 mm supérieurs
		40 mm inférieurs
	Méthode de transfert de PCB	Convoyeur à bande
	Largeur du bord	3 mm
Optique Caractéristiques	Pixel de l'appareil photo	Caméra couleur 12 MP pour zones industrielles, cellule : 2,5 µm
	Précision de la reconnaissance	12 µm
	Solution de source lumineuse	Source lumineuse annulaire intégrale à quatre couleurs : blanc + rouge + vert + bleu
	Lentille optique	Lentille télécentrique double face
	Champ de vision de la caméra	12 MP à 12 µm : 50 mm x 50 mm
Inspection En rapport	Vitesse de numérisation	0,3 s/champ de vision
	Inspection des composants	Manquant, incorrect, égaré, debout, polarité inversée
	Inspection des soudures	Soudure multiple, soudure réduite, soudure connectée, fausse soudure
	Bibliothèque de composants	N / A
	Fonctionnalité spéciale	Programmation à touche unique
Device Caractéristiques	Mode de fonctionnement Device	Port de communication avant et arrière SMEMA standard
	Avant et arrière Device Hauteur d'amarrage	880 mm - 920 mm
	Avant et arrière Device Protocole de communication	Programmation à touche unique
	Mémoire de stockage	64G
Matériel Caractéristiques	Mémoire de stockage	Processeur : Intel i5 Carte graphique : NVIDIA RTX 3060 Ti Stockage : SSD M.2 512 Go + disque dur mécanique 4 To Système d'exploitation : Windows 10 *Ajustable en fonction des conditions réelles
	Moniteur	Moniteur de 24 pouces
	Réglage de la largeur du plateau	Automatique/Manuelle
	Contrôle du mouvement	Servomoteur + vis à billes
Taille Device	Poids Device	Environ 700 kg	Environ 850 kg
	ProfondeurLargeurHauteur	1020 mm × 1196 mm × 1590 mm	1020 mm × 1596 mm × 1590 mm
Électrique et Environnement	Source de courant: Source d'alimentation	L+N+G
	Source de courant: Tension/Fréquence	AC220V±10%/50Hz
	Pouvoir	2,7 kW	3 kW
	Alimentation en gaz	0,4-0,7 MPa, 5 L/min
	Environnement d'exploitation	Température 10~30°℃, humidité relative 35~80%
