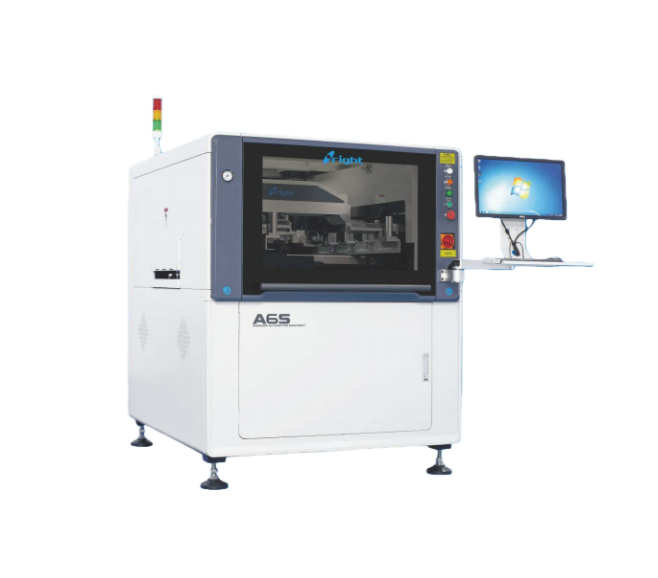

Imprimante visuelle entièrement automatique A6S
Système Craper
Racloir suspendu à connexion directe de type pont arqué. Tête d'impression avec moteur pas à pas programmable et auto-ajustable suspendu.
Le système d'entraînement à quatre roues motrices avec glissières doubles bilatérales assure la précision et la stabilité du mouvement lorsque le racleur se déplace d'avant en arrière.
Deux ensembles de têtes de raclage distinctes sont actionnés respectivement par deux moteurs pas à pas de haute précision, assurant ainsi la précision et la stabilité de la pression.
Le système de contrôle de pression en boucle dosée permet de détecter et de contrôler avec précision la pression de la raclette pendant la production en temps réel.
Système d'imagerie et d'optique
Éclairage annulaire uniforme, éclairage coaxial haute luminosité et système de vision haut/bas avancé. Compensation lumineuse complète. Reconnaissance automatique et précise de tous types de points de marquage. Convient pour l'étamage, le cuivrage, le dorage et la pulvérisation d'étain. Compatible avec les circuits imprimés flexibles (FPC) et autres circuits imprimés de différentes couleurs, garantissant une haute précision.
Système de nettoyage
Le système de nettoyage des pochoirs est automatique et performant. Trois options de nettoyage sont disponibles : à sec, humide et par aspiration, utilisables individuellement ou simultanément. Le nettoyage manuel est également possible. L'unité de nettoyage est séparée de la caméra CCD, ce qui minimise la charge du moteur et les à-coups, améliore la précision et la vitesse de positionnement et prolonge la durée de vie des appareils service. Un système de pulvérisation assure une diffusion uniforme, de haut en bas. Le logiciel permet de contrôler le dosage d'alcool et de papier nettoyant pour pochoirs, optimisant ainsi la consommation de consommables. Le nettoyage par aspiration est assuré par un ventilateur dédié, puissant et efficace.
Système d'étalonnage de plateforme spéciale
Le système de liaison à trois axes est conçu avec des caractéristiques dynamiques extrêmement élevées. Il permet un réglage rapide de la hauteur de prise des broches des circuits imprimés d'épaisseurs différentes.
Interface de fonctionnement
L'interface utilisateur de l'User, compatible avec Windows XP, est facile à prendre en main et offre une excellente interaction homme-machine. Le logiciel intègre des fonctions d'apprentissage et de navigation, avec un accompagnement à chaque étape. Le journal d'utilisation, l'historique des pannes et le diagnostic des pannes sont disponibles en chinois ou en anglais.
Test et analyse de la qualité d'impression 2D à base de pâte
Garantissez la qualité de l'impression de vos produits. Cette fonction permet de détecter rapidement les décalages d'impression, les insuffisances de pâte, les manques et les ponts, ainsi que d'autres défauts.
| Paramètres techniques | ||||
| 型 号 M o d e l | A6 | |||
| 网框尺寸 Cadres d'écran | 清洗速度 Vitesse de nettoyage | 10-200 mm/s | ||
| 最小尺寸 Taille minimale | 470*370 mm | 清洗液用量 Consommation de liquide de nettoyage | 自动生成，手动可调 Réglage automatique et manuel | |
| 最大尺寸 Taille maximale | 737*737 mm | 清洗纸用量 Consommation de papier de nettoyage | 自动生成，手动可调 Réglage automatique et manuel | |
| 厚度 Épaisseur | 20-40 mm | 影像参数 Paramètres de l'image | ||
| 钢网定位方式 Mode de position du pochoir | 自动Y方向定位 Positionnement automatique selon l'axe Y | 影像视域 CCDFOV | 10*8 mm | |
| Cartes PCB Paramètres de la carte PCB | 相机类型 Type d'appareil photo | 130 万像素数字相机 Appareil photo numérique de 130 mégapixels | ||
| 最小尺寸 Taille minimale du circuit imprimé | 50*50 mm | 摄像系统 Système de caméra | 几何匹配、上下成像视觉 Correspondance géométrique, vision d'imagerie ascendante et descendante | |
| 最大尺寸 Taille maximale du circuit imprimé | 510*340 mm | 取像CT(流光) Temps de cycle de la caméra | 150 ms | |
| 厚度 Épaisseur du circuit imprimé | 0,4-6 mm | 基准点类型 Types de marques fiduciaires | 标准形状基准点 Forme standard de la marque de fiducie | |
| 翘曲量 Page d'alimentation PCB | <1% | □方形，○圆形，△三角形，◇菱形，+十字形、 焊盘、开孔 □carré, occluse, △ triangle, ◇ en forme de losange, +dix croix, soudage, ouverture | ||
| Cartes PCB Dégagement des bords de la carte PCB | 25 mm | |||
| 热iHao | 25 mm | 焊盘、异形、开孔 Coussinet, profil, trou | ||
| 传送高度 Hauteur de transport | 900±40 mm | Mark尺寸 Taille de la marque | 0,1-6 mm | |
| 传送方向 Direction des transports | 左至右；右至左；同进同出 De gauche à droite ; de droite à gauche ; même chose à l'intérieur et à l'extérieur | 防呆点数量 Numéro de téléphone à éviter | Max:1 pièce | |
| 运输速度 Vitesse de transport | Taille de la machine, 1500 mm/s (Max) Contrôle de segment, 1500 mm (max.) | Mark数量 Numéro de marque | Max:4 pièces | |
| 运输方式 Mode de transport | 一段式运输轨道 Une section de voie ferrée | Modèle 2D Détection 2D | 检测少锡/漏印连锡 Détection d'une quantité d'étain insuffisante/d'une impression manquante/d'une quantité d'étain continue | |
| Carte PCB Système de support PCB | 磁性顶针 épingle magnétique | 功能配置 Configuration des fonctions | ||
| 等高块 Bloc de support | 安全控制 Contrôle en toute sécurité | 开门停机，异常报警 Porte ouverte pour s'arrêter, alarme anormale | ||
| 手动调节顶升平台 Table de réglage manuel haut/bas | 5aHu | 全新界面，快捷键操作 Nouvelle interface, fonctionnement par touches de raccourci | ||
| 最大PCB板重量 Poids maximal de la carte PCB | 4 kg | 权限设定 Définition des autorisations | 可自由设定，对操作员、技术员、工程师设定权限划分 il peut être librement fixé, et la division de l'autorité de Les opérateurs, techniciens et ingénieurs peuvent être mis en place | |
| 印刷参数 Paramètres d'impression | ||||
| BTB | 电气清洗布局靠前，设备合二为一，节省空间，提高效率 La configuration du système de nettoyage électronique est avancée, l'équipement est Intégré, gain de place et amélioration de l'efficacité | |||
| 印刷速度 Vitesse d'impression | 10-200 mm/s | |||
| 印刷压力 Pression d'impression | 0,5-20 kg | MES系统 Système MES standard | 定制化输出工业4.0方案，可记录SOP及设备开放数据， 进行上传 Sortie personnalisée des solutions Industrie 4.0, peut Enregistrer les données d'ouverture des équipements et des procédures opérationnelles standard (SOP), puis les télécharger. | |
| Pm刷Mng Moce | 单或双刮力印刷 raclette simple ou double | |||
| 温湿度检测 Température et humidité Détection | 实时显示设备室内温湿度 Affichage en temps réel de la température et de l'humidité intérieures de l'équipement | |||
| 脱模距离 Distance de libération | 0-20 mm/s | |||
| 脱模速度 Vitesse de libération | 0-20 mm | 钢网检测系统 Système de détection de treillis d'acier | 实时检测钢网堵孔，自动反馈报警 Détection réelle et automatique du blocage des treillis métalliques commentaires alam | |
| 脱模方式 Mode instantané | 分三段脱模 Démoulage en trois étapes | |||
| SP联机 Connexion SPI | 自动补偿偏位及检测少锡自动清洁钢网 Compensation automatique du décalage et détection Nettoyage automatique de la grille en acier avec moins d'étain | |||
| 刮刀类型 Type de raclette | 胶刮刀/钢刮刀(角度45°/55°60°) Raclette en caoutchouc/raclette en acier (Angle 45°/55°/60°) | |||
| 串联 Dans la série | 两台设备串联印刷，提高产能 Deux machines sont imprimées en tandem pour augmenter productivité | |||
| 印刷精度 Précision d'impression | ||||
| 重复定位精度 Précision de la position répétée | ±0,01 mm | 设备参数 Paramètres de l'équipement | ||
| 印刷精度 Précision d'impression | ±0,025 mm | 使用空气 Air requis | 4-6 kg | |
| 印刷周期(不含清洗) Temps de cycle (hors nettoyage) | 7s | 耗气量 Consommation d'air | ·5L/min | |
| 印刷周期(含清洗) Durée du cycle (nettoyage inclus) | 14 ans | 工作环境温度 Température de fonctionnement | -20℃~45℃ | |
| 换线时间 Temps de changement | 5 minutes | 工作环境湿度 Humidité de l'environnement de travail | 30%-60% | |
| 清洗参数 Paramètres de nettoyage | 电源 Alimentation électrique | AC:220±10%,50/60HZ25KW | ||
| 清洗方式 Méthode de nettoyage | 喷淋式清洗系统 système de nettoyage par pulvérisation | omniivneto | Contrôle PC | |
| 干擦、湿擦、真空三种模式 Lingette sèche, lingette humide, aspirateur : trois modes | 机器重量 Poids de la machine | Environ 1000 kg | ||
| 清洗行程 coup de nettoyage | 依据基板长宽自动生成 Génération automatique | 机器外形尺寸 Dimensions de la machine | 1220 (L) × 1425 (l) × 1500 (H) mm | |
| 清洗位置 Position de nettoyage | 后置清洗(BTB前置清洗) Après nettoyage (pré-nettoyage BTB) | BTB尺寸 Dimensions BTB | 1220(L)×2870(L×1500(H)mm(两台组合) | |
