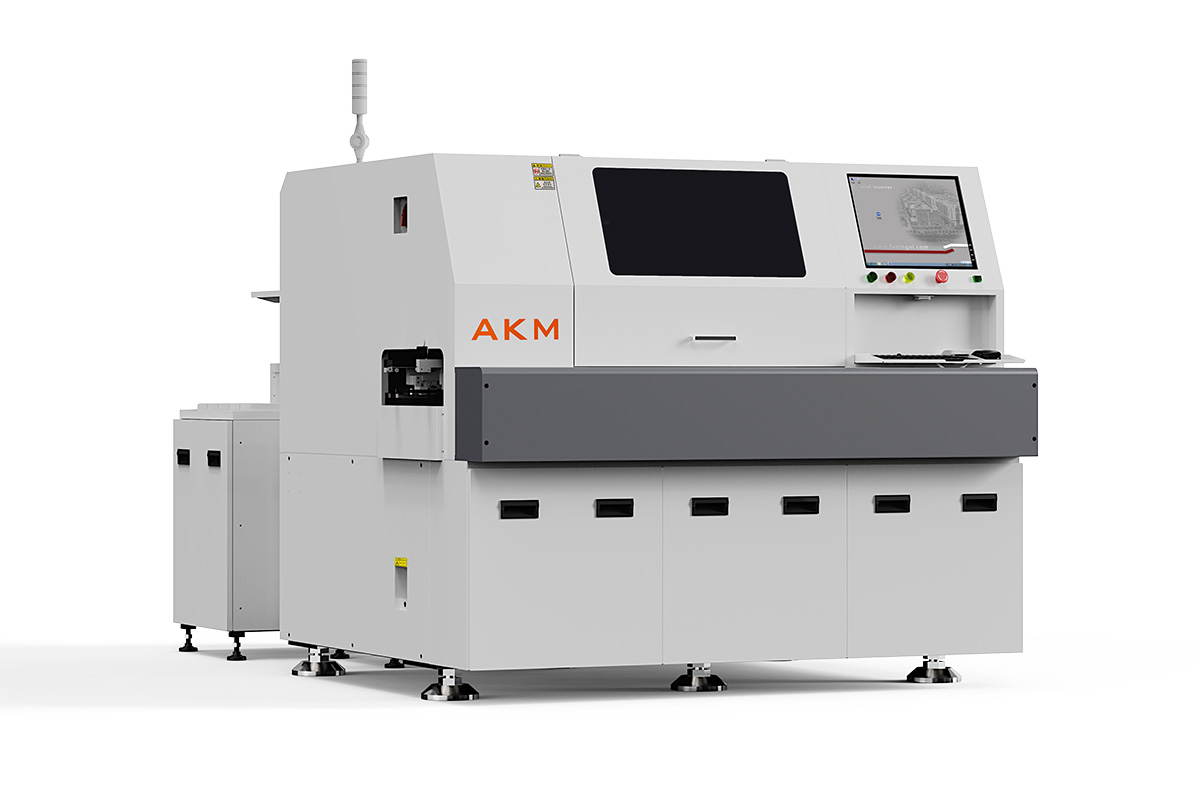

AKM/A360 Hogesnelheids Axiale Insertion Machine

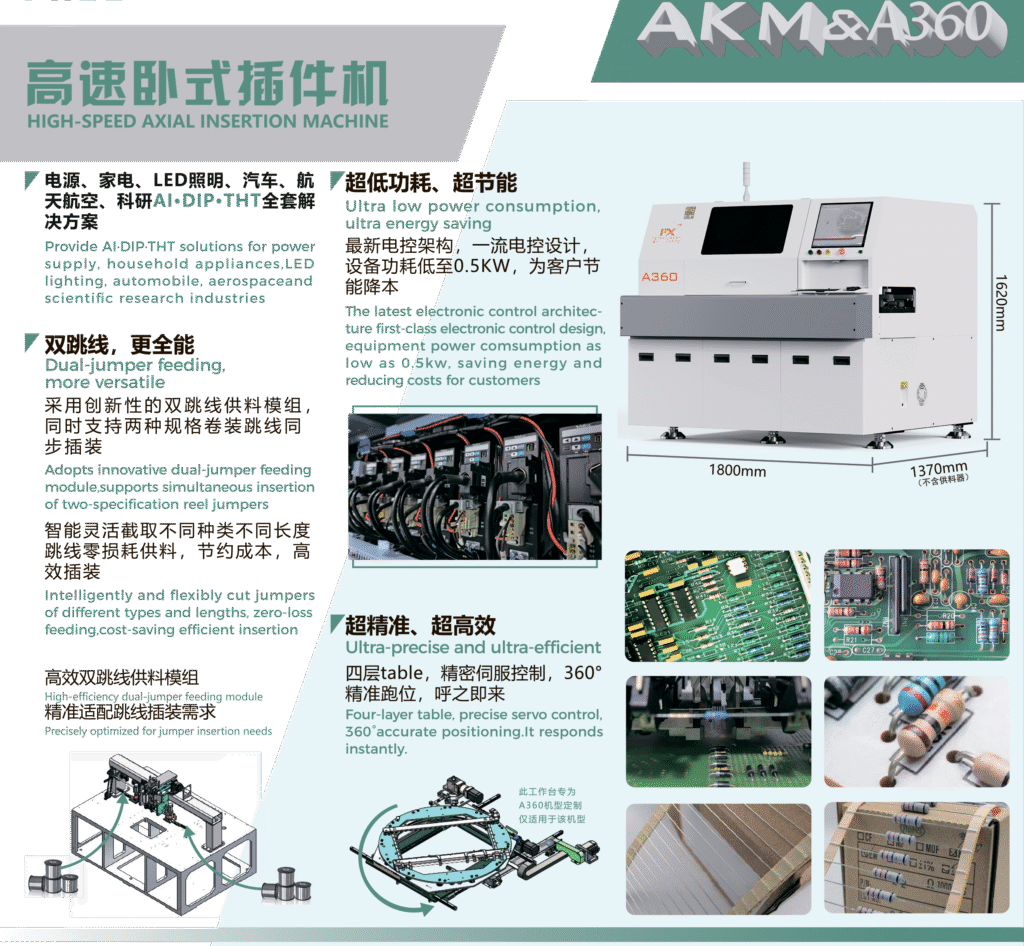

De AKM/A360 Axiale Insertion-machine is een state-of-the-art oplossing voor snelle en nauwkeurige insertion van axiaal met tape verpakte componenten, waaronder weerstanden, diodes, jumpers, inductoren, ferrietkralen en meer. Met veelzijdige insertion-hoeken van 0°, 90°, 180° en 270° voldoet deze machine aan een breed scala aan elektronische assemblagebehoeften. Uitgerust met een onafhankelijke jumpervoedingsmodule en de mogelijkheid tot productie in lijn, biedt deze machine:
- Geschikt voor alle horizontale componenten en startkabels
2. Dual-jumper voeding. Veelzijdiger
Dual-jumpermodule voor gelijktijdige aansluiting van twee haspeltypen. Intelligent snijden, geen materiaalverlies, efficiënt en kosteneffectief.
3. Ultra-precieze, in elke hoek verstelbare Insertion
Vierlaags tafel, nauwkeurige servo-regeling, 360° nauwkeurige positionering, onmiddellijke respons.
4. Hoogwaardig frame
Eendelig gietijzeren frame, 300 dagen natuurlijke veroudering en gloeien voorkomt thermische vervorming. Superieure trillingsdemping en treksterkte voor stabiliteit op lange termijn.
5. Stabiel voersysteem
Het modulaire feederontwerp maakt snelle omschakeling en uitbreiding mogelijk, waardoor de uitvaltijd aanzienlijk wordt verminderd en een continue productie wordt gegarandeerd.
6. Fuxing zelfontwikkeld controlesysteem
Uitgerust met een industriële CCD-positioneringscamera, AI-gestuurde programmering, volledige procesfoutpreventie en gegarandeerde productie met hoge efficiëntie.

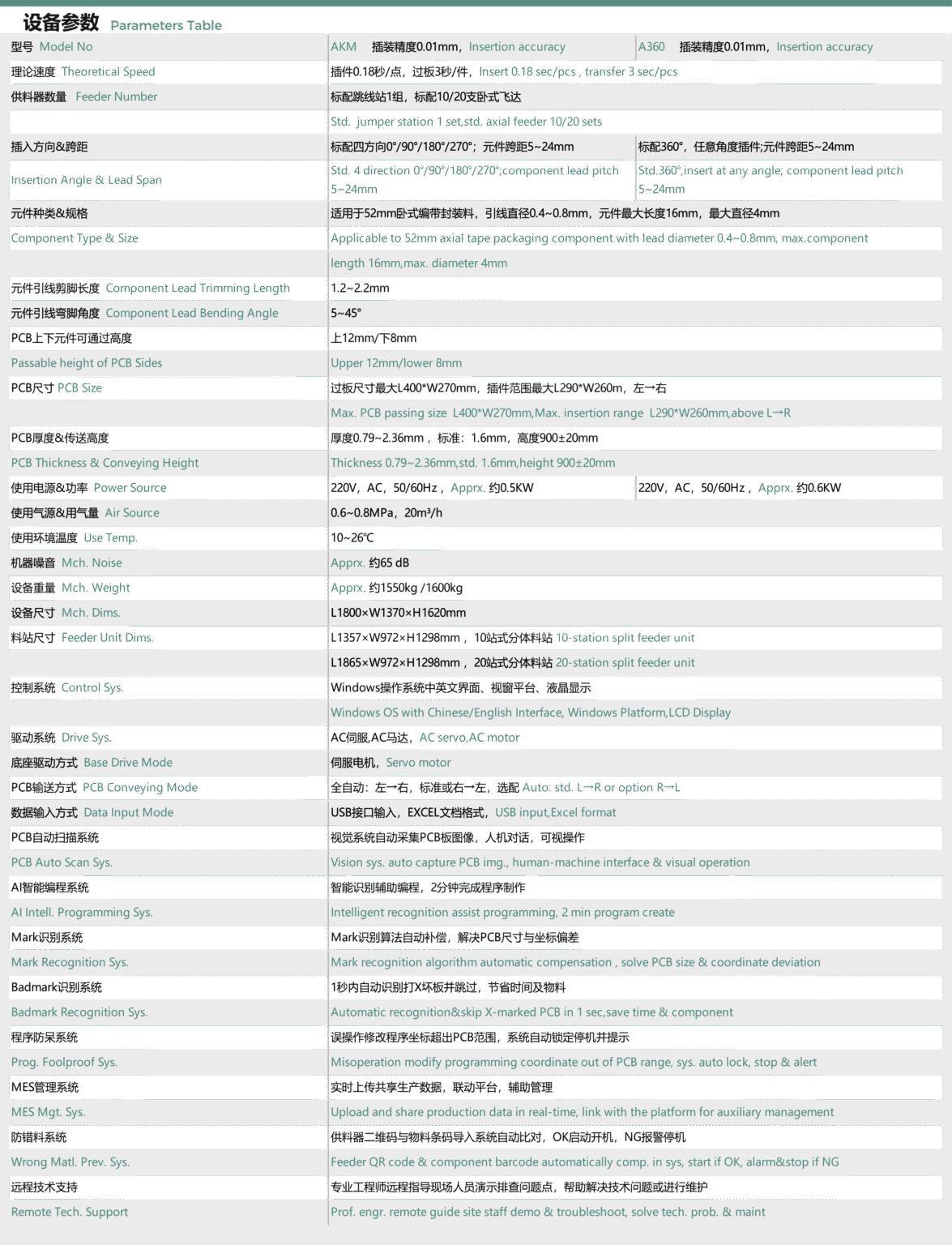

| 型 号Modelnr | AKM-technologie 0,01 mm, Insertion-nauwkeurigheid A360-technologie 0,01 mm, Insertion-nauwkeurigheid | |
| Theoretische snelheid | 插件0,18秒/点,过板3秒/件,Insert 0,18 sec/st, overdracht 3 sec/stks | |
| 供料器数量Feedernummer | 标配跳线站1组,标配10/20支卧式飞达 | |
| Standaard jumperstation 1 set, standaard axiale feeder 10/20 sets | ||
| 插入方向&跨距 | 标配四方向0°/90°/180°/270°;元件跨距5~24mm | 标配360°,任意角度插件；元件跨距5~24mm |
| Insertiehoek en loodoverspanning | Std.4 richting 0°/90°/180°/270°; component lead spoed 5~24 mm | Standaard 360°, in sert in elke hoek; component lead spoed 5~24 mm |
| 元件种类&规格 | 52 mm en 16 mm, 0,4 ~ 0,8 mm, 16 mm, 4 mm | |
| Componenttype en -grootte | Van toepassing op 52 mm axiale tapeverpakkingscomponent met lead-diameter 0,4~0,8 mm, max. component | |
| lengte 16 mm, max. diameter 4 mm | ||
| 元件引线剪脚长度Component Lood Trimlengte | 1,2~2,2 mm | |
| 元件引线弯脚角度Component Loodbuighoek | 5~45° | |
| PCB-fabrikanten | 上12mm/下8mm | |
| Passabele hoogte van PCB-zijden | Boven 12 mm/onder 8 mm | |
| PCB-尺寸PCB-formaat | AKM-koelkast L420*W290mm, 插件范围最大L275*W275mm,左→右 | A360 koelunit L460*W290mm, 插件范围最大L290*W250mm,左→右 |
| Max. PCB-doorvoermaat L420*B290mm, Max. insertion bereik L275*B275mm,boven L→R | Max. PCB-doorvoermaat L460*B290mm, Max. insertion bereik L290*B250mm,boven L→R | |
| PCB-fabrikanten en -fabrikanten | Afmetingen: 0,79 ~ 2,36 mm, afmetingen: 1,6 mm, afmetingen 900 ± 20 mm | |
| PCB-dikte en transporthoogte | Dikte 0,79~2,36 mm, standaard 1,6 mm, hoogte 900±20 mm | |
| 使用电源&功率Stroombron | 220 V, AC, 50/60 Hz, ongeveer 0,5 kW | 220 V, AC, 50/60 Hz, ongeveer 0,6 kW |
| 使用气源&用气量Luchtbron | 0,6~0,8MPa,20m³/u | |
| 使用环境温度Gebruik Temp. | 10~26℃ | |
| 机器噪音Mch.Noise | Ongeveer 65 dB | |
| 设备重量Mch.Gewicht | Ongeveer 1550 kg, 10 stuks 10 stations/€ 1600 kg, 20 stuks 20 stations | |
| Machineafmetingen | AKM L1,8×B2,8×H1,6m, 10×10 stations A360 L1,8×B2,9×H1,6m, 10×10 stations | |
AKM L1,8×B3,3×H1,6m, 20×20 stations A360 L1,8×W3,4×H1,6m, 20×20 stations | ||
| 控制系统Control Sys. | Windows-versies | |
| Windows-besturingssysteem met Chinese/Engelse interface, Windows-platform, LCD-scherm | ||
| Drive Sys. | AC-motor, AC-motor, AC servo, AC-motor | |
| Basisstationmodus | Servomotor | |
| PCB-transportmodus | 全自动:左→右，标准或右→左，选配Auto:std.L→R of optie R→L | |
| Gegevensinvoermodus | USB-poort, EXCEL-poort, USB-ingang, Excel-formaat | |
| PCB-fabrikanten | PCB-fabrikanten, fabrikanten van PCB's, fabrikanten van PCB's | |
| PCB Auto Scan Sys. | Vision sys.auto capture PCB img., mens-machine interface & visuele bediening | |
| AI-technologie | Meer informatie | |
| Al Intell.Programming Sys. | Intelligente herkenningsassistentieprogrammering, 2 min. programma maken | |
| Mark is een van de bekendste | Mark识别算法自动补偿,解决PCB尺寸与坐标偏差 | |
| Merkherkenningssysteem. | Automatische compensatie van het herkenningsalgoritme voor markeringen, oplossen van PCB-afmetingen en coördinatenafwijkingen | |
| Badmark-producten | 1 内自动识别打X-坏板并跳过，节省时间及物料 | |
| Badmark Herkenningsys. | Automatische herkenning en overslaan van X-gemarkeerde PCB in 1 seconde, bespaart tijd en componenten | |
| 程序防呆系统 | PCB's, 系统自动锁定停机并提示 | |
| Prog.Foolproof Sys. | Foutieve bediening, wijzig de programmeercoördinaat buiten het PCB-bereik, sys.auto lock, stop & alert | |
| MES-producten | 实时上传共享生产数据，联动平台，辅助管理 | |
| MES Mgt.Sys. | Productiegegevens in realtime uploaden en delen, koppelen aan het platform voor hulpbeheer | |
| Ik denk dat dit het geval is | 供料器二维码与物料条码导入系统自动比对， OK启动开机， NG报警停机 | |
| Verkeerde Matl.Prev.Sys. | Feeder QR-code en componentbarcode worden automatisch in het systeem verwerkt, starten als OK, alarmeren en stoppen als NG | |
| Er zijn geen producten gevonden die aan je zoekcriteria voldoen | 专业工程师远程指导现场人员演示排查问题点,帮助解决技术问题或进行维护 | |
| Technische ondersteuning op afstand | Prof.engr.remote gids site personeel demo &troubleshoot,solve tech.prob&maint | |
