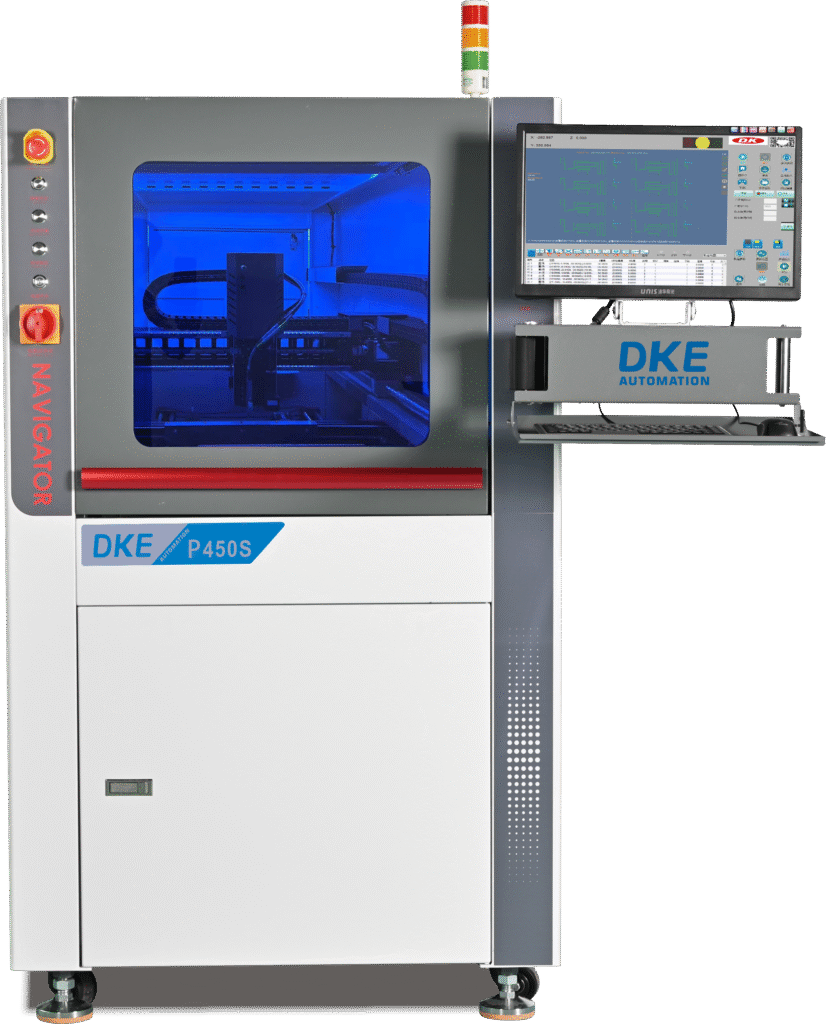

選択的コンフォーマルコーティングマシン P450S
HaichenのP450S選択コーティングマシンは、高度なコーティングアプリケーションのための高精度ソリューションです。堅牢なスチール製プラットフォームとパナソニック製servo駆動のリニアモジュールにより、高速運転における安定性と信頼性を保証します。完全に密閉されたモジュールは、霧や腐食から保護し、本機はスポット、リニア、カーブスプレーの多用途性により、クリアで均一なコーティングエッジを実現します。
P450S には自動浸漬および吐出装置が装備されており、接着剤の噴出や詰まりを軽減し、高密度の複雑な回路基板コーティング工程に最適です。.
主な特徴
- 強化された安定性：一体型スチールプラットフォームによる高速走行安定性。
- 先進の駆動システム：パナソニック製servo＋高精度ボールネジによる高精度。
- 完全密閉モジュール：霧や腐食から保護し、寿命を延ばします。
- 多用途コーティング：スポット、直線、曲線のスプレーを鮮明に実現します。.
- 自動ソーキング＆スピッティング：接着剤の噴出や詰まりの問題を防ぎます。
| 機能構成 機能構成 | 技術パラメータ説明 技術的パラメータと説明 | 機能構成 機能構成 | 技術パラメータ説明 技術的パラメータと説明 |
| 设备型号 機器モデル | P450S | 输送速度 搬送速度 | 0.8～15m/分 |
| 外形寸法 全体寸法 | 長さ=1050 奥行き=1300 高さ=1600 | 输送轨道 搬送レール | 专用铝合金轨道+不锈钢链 特殊アルミ合金レール+ ステンレスチェーン |
| 装置重量 装備重量 | 450kg | 宽度调整モード 幅調整モード | 自動+按钮式電気アニメーション宽度调整 自動+ボタン式電動 幅調整 |
| 制御方式 制御モード | 工制御機+運転制御卡 PLC+モーションコントロールカード | 宽度调整速度 幅調整速度 | 250mm/分 |
| 走行软件 オペレーティングソフトウェア | ウィンドウズ | PCB边缘空间 PCBエッジスペース | ≥5mm |
| 编程方式 プログラミングモード | 示教/在線编程 教育/オンラインプログラミング | 輸送電力 トランスミッションモーター出力 | DC24V 69W*2 |
| 主轴数 軸の数 | X、Y、Z | 通讯口 通信ポート | SM EMAコネクタ SMEMAコネクタ |
| 主轴驱動 軸駆動 | サー服電卓+滚珠丝杆 サーボモーター+ボールねじ | 一回目の塗布宽度 単層コーティング幅 | 5～30mm |
| 塗布行程 コーティングの移動 | X:510mm Y:510mm | 设备气压 機器の空気圧 | 0.6MPa |
| 胶阀数 バルブの数 | 双阀一字排列 2バルブリニア配置 | 排ガス量要求 排気量 要件 | 15m³/分 |
| 最大移動速度 最大移動 スピード | 800mm/秒 | 设备電源 機器電源 | AC220V50～60Hz |
| 要素最大高さ 最大高さ 成分 | ±90mm 上下90mm 搬送面 | 設置電力 総設備電力 | 2.2kW |
| 承重 耐荷重 | 10kg | 标配機能 標準機能 | LED紫外線检测灯 LED UV検査ランプ |
| 重复精度 繰り返し精度 | ±0.02mm | LED照明 LED照明 | |
| 轨道数 レールの数 | 1 | 废液回收 廃液リサイクル | |
| 送送高さ 搬送高さ | 900±20mm | 静電接続口 静電インターフェース | |
| 作業方向 作業方向 | ■左→右(标準)□右→左 ■左→右（標準）□右→左 | / |
課題への取り組み人件費の高さ、生産性の低さ、塗装品質の低さ、厚みの不均一さ、塗装材料の無駄。
適用流体: コンフォーマルコーティング、UV 接着剤、アクリルベース、エポキシベース、シリコンベース、その他のコーティング製品。.
製品は、製品のコーティング工程の要件、工場の生産ラインの実際の長さ、および容量の需要に応じてカスタマイズできます。.
説明
- ラインの全長約5.2メートル
- 必要なオペレーター1～2名
- 最大プリント基板サイズ：450 × 450 × H100 mm
- トラック幅：450 mm
- 片面コーティング
