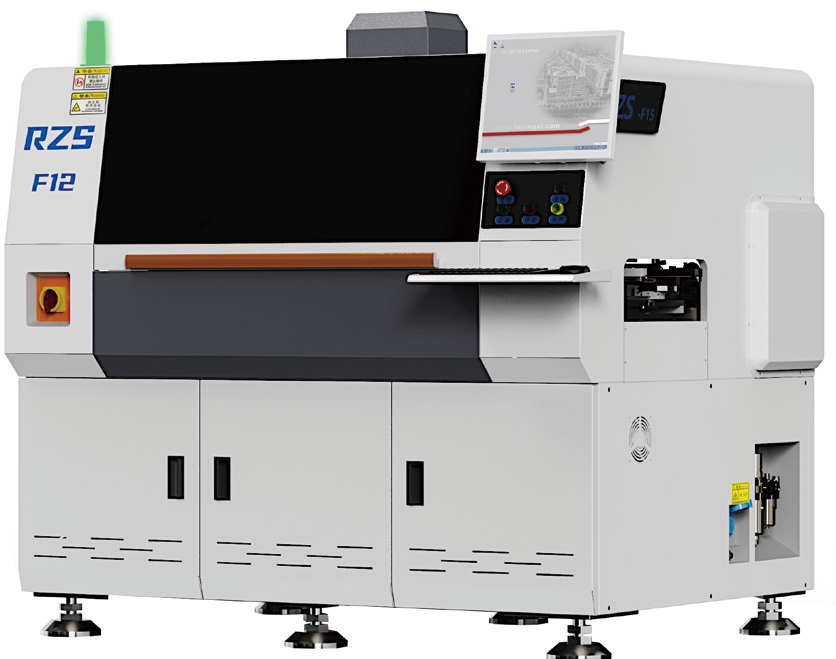

RZS12/15/20 全自動ラジアルインsertionマシン
RZS series自動ラジアル実装機は、ラジアルテープ型電子部品（コンデンサ、インダクタ、トランジスタ、LED、タクトスイッチ、ラジアル抵抗器、コネクタ）の高精度かつ効率的な実装を専門とし、卓越した速度と精度で電子機器の組立を最適化します。多様なラジアルテープの実装と大量生産に対応するよう設計されており、安定した供給と正確な配置を実現する高度なservo駆動機構に加え、直感的なバイリンガルインターフェースによる容易な操作性を備えています。カスタマイズ可能な仕様と堅牢な欠陥検出機能を備えたseriesは、製造業者の生産性向上と組立エラーの最小化を実現します。.
- すべての垂直テープ素材と互換性があります

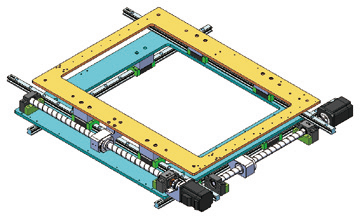

2. 高精度プラットフォーム
0.01mm の精度、統合ボールねじモジュールと servo ドライブにより、高速かつ高精度な動作を実現します。.

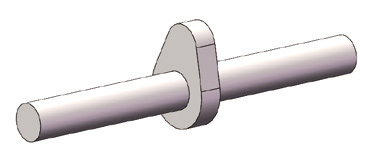

3. オプションの高速カムベース
高効率電力システムとインテリジェントダイナミック制御により、高速で安定した動作を実現します。lead 切断のフルレンジダイナミック調整。.
4. 高強度フレーム
一体型のダクタイル鋳鉄フレーム、300 日間の自然老化および焼きなましにより、熱変形を防止します。優れた振動減衰と引張強度により長期安定性を実現します。.

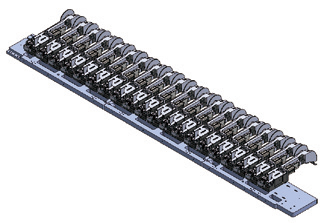

5. Hiah拡張フィーダープラットフォーム
80種類以上の給紙ユニットをサポートし、90%以上の業界標準コンポーネントをカバーします。高い適応性と安心の設定を実現します。.
6.復興自社開発制御システム
産業用 CCD 位置決めカメラ、AI によるプログラミング、全プロセスのエラー防止を備え、高効率生産を保証します。.
| 型名型番 | RZS 12 | RZS 15 | RZS 20 |
| 插装精度Insertion精度 | 0.01mm | ||
| 理论速度理論速度 | 插材0.19秒/点、受板3秒/枚、Insert 0.19秒/枚、転送3秒/枚 | ||
| 供給器数フィーダー番号 | 标配12支立式飞达 標準ラジアルフィーダー 12セット | 标配15支立式飞达 標準ラジアルフィーダー 15セット | 标配20支立式飞达 標準ラジアルフィーダー 20セット |
| 挿入方向&跨ぎ距離 | 標準：-90°〜+90°、360°選択可能、量は1°、間隔ピッチ2.5/3.5/5.0/7.5/10.0mm（選択可能） | ||
| ピッチ角とリードピッチ | 標準-90°～+90°、オプション360°、1°単位の増分、間隔オプション2.5/3.5/5.0/7.5/10.0mm | ||
| 要素种类&规格 | 立型バンド封止材に最適、バンド開口部ピッチ 12.7/15 mm、要素最大高さ 23 mm、最大直径 13 mm、定型可能 | ||
| コンポーネントの種類とサイズ | ラジアルテープ包装部品に適用、紙穴間隔12.7/15mm、最大高さ23mm、最大直径13mm カスタマイズ可能 | ||
| 要素引線剪脚長度 コンポーネント・リードのトリミング長 | 1.2～2.2mm | ||
| 要素引線弯脚角度 部品リード曲げ角度 | 5～45° | ||
| PCB上下要素は高さを通過可能 | 上23mm/下8mm | ||
| PCB側面の通過可能高さ | 上部23mm/下部8mm | ||
| PCB寸法PCBサイズ | 过板寸法最大L500*W290mm、插件范围最大L415*W275m、左→右 | ||
| 最大PCB通過サイズL500*W290mm、最大sertion範囲L415*W275mm、上記L→R | |||
| プリント基板の厚さと搬送高さ | 厚さ0.79~2.36mm、标規格：1.6mm、高さ900±20mm | ||
| PCB厚さと搬送高さ | 厚さ0.79～2.36mm、標準1.6mm、高さ900±20mm | ||
| 使用電源と電力Power Source | 220V、AC、50/60Hz、約±0.6KW | ||
| 使用空気源&用空気量空気源 | 0.6～0.8MPa、20m³/h | ||
| 使用周囲温度Use Temp. | 10～26℃ | ||
| 设备噪音Mch.Noise | 約±65dB | ||
| 重量Mch.Weight | 約￥1300kg、12局12連/約1450kg、15局15連/約1600kg、20局20連 | ||
| 设备尺寸含供給器機械寸法 | L1.76*W1.56*H1.6m、12局12連 | ||
| L2.0*W1.56*H1.6m、15局15連 | |||
| L2.5*W1.58*H1.6m、20局20連 | |||
| 制御システムControl Sys. | Windowsオペレーティングシステム中英文界面、視窗平台、液晶表示 | ||
| 中国語/英語インターフェースを備えたWindows OS、Windowsプラットフォーム、LCDディスプレイ | |||
| 驱アニメーション系Drive Sys. | ACサービング、AC马达、AC servo、ACモーター | ||
| ベースドライブモード ベースドライブモード | 電磁阀+精密ガス缸、凸盤機構+サーボ電子機、電磁弁+精密シリンダー、カム機構+servoモーター、オプション | ||
| CTA 配送方法CTA 配送モード | 電磁阀+精密ガス缸、凸盤機構+サーボ電子機、電磁弁+精密シリンダー、カム機構+servoモーター、オプション | ||
| 基板搬送方式 基板搬送方式 | 全自動：左→右、标標準、右→左、選択自動：標準L→R またはオプションR→L | ||
| データ入力方式 データ入力モード | USBインターフェース入力、EXCEL文档格式、USB入力、Excel形式 | ||
| PCB自動スキャンシステム | 監視システム自動採取PCB画像、手動監視、可視操作 | ||
| PCB 自動スキャン システム. | ビジョンシステム。PCB画像の自動キャプチャ、ヒューマンマシンインターフェース、視覚操作 | ||
| アル智能编程系统 | 智能识别辅助编程，2分钟完了程序制作 | ||
| Al Intell.Programming Sys. | インテリジェント認識支援プログラミング、2分でプログラム作成 | ||
| マーク识别系 | マーク识算法自动补偿，解决PCB寸法と座標誤差 | ||
| マーク認識システム. | マーク認識アルゴリズムの自動補正、PCBサイズと座標偏差の解決 | ||
| 自動检测补件系 | 自动识别插入不良，自动补插 | ||
| 自動入力補正システム. | 不適切なinsertionを自動認識し、自己修正 | ||
| Badmark识别系 | 1秒以内にXパネルを自動で打ってスキップし、時間と材料を節約します | ||
| バッジマーク認識システム. | 1秒でXマーク付きPCBを自動認識＆スキップし、時間と部品を節約 | ||
| 程序防呆系 | 误操作修正修正序列座標超過PCB范围、システム自動锁定停止机示唆 | ||
| Prog.Foolproof Sys. | 誤操作によりプログラミング座標が PCB 範囲外に変更され、システム自動ロック、停止、警告が発生 | ||
| MES管理システム | 一時的に共有生産データ、联動平台、辅助管理 | ||
| MES マネジメントシステム. | 生産データをリアルタイムにアップロードして共有し、補助管理用のプラットフォームとリンクします。 | ||
| 防错料系 | 供給装置二コードと物品条コード入力システム自動比較、OK 起動機、NG 警停止機 | ||
| Matl.Prev.Sys が間違っています。. | フィーダーのQRコードとコンポーネントバーコードが自動的にシステムに組み込まれ、OKの場合は開始、NGの場合はアラームを鳴らして停止します。 | ||
| 経過技術サポート | 专业工程师远程指导现场人员演示排查问题点，帮助解决技术题または行维护 | ||
| リモートテクニカルサポート | プロフェッショナルエンジニアが現場スタッフのデモとトラブルシューティングをリモートガイドし、技術的な問題とメンテナンスを解決します。 | ||
