右はんだペーストプリンター ASE

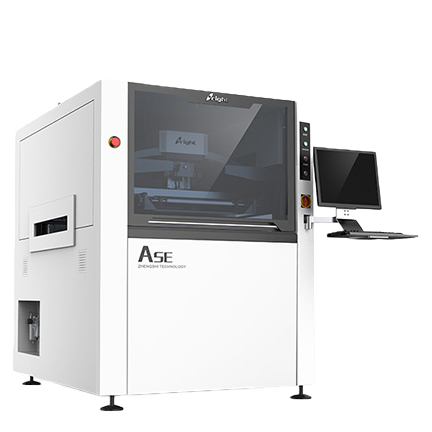

右自動ビジョンはんだペーストプリンター ASE
- User対応設計、幅広い汎用性
- 独自のスプレー自動クリーニングと省エネ・紙節約ワイピング
- 独自の画像処理+インテリジェント印刷モード
- 印刷領域: 400*340mm / 510*340mm
- 国際的に汎用的なUVW 3軸プラットフォーム
- 機械寸法：1220X1355X1500mm
- オプション機能:
- 自動はんだペースト供給 | ステンシル詰まり検出
- 自動ディスペンシング | スクレーパー圧力フィードバック
- MSE/SPI接続 | 温度・湿度制御

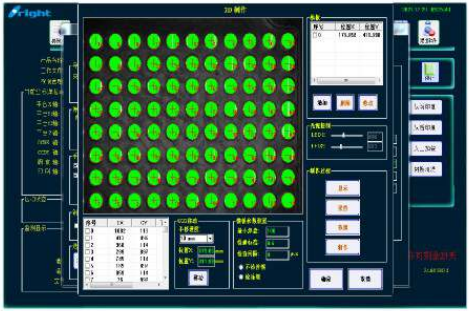

2Dペースト印刷品質テストと分析

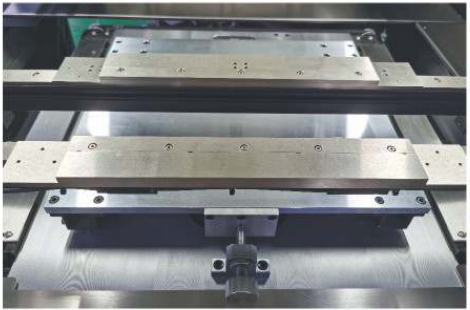

PCB搬送・クランプシステム
右特殊プラットフォーム校正システム
| 型名型式 | ASE | |||
| 网框尺寸 スクリーンフレーム |
洗浄パラメータ 洗浄パラメータ |
|||
| 最小サイズ | 370×370mm | 洗い方 洗浄方法 |
喷孤独式洗浄系统 スプレー洗浄システム |
|
| 最大サイズ | 737×737mm | 乾摩擦、湿摩擦、真空三种モード ドライワイプ、ウェットワイプ、掃除機の3つのモード |
||
| 厚さ | 20-40mm | 洗浄行程 クリーニングストローク |
依存PCB板长宽自動生成 自動生成 |
|
| PCB パネルパラメータ PCBボードパラメータ |
洗浄位置 清掃位置 |
後置洗浄 ポストシーニング |
||
| 最小寸法 PCBの最小サイズ |
50×50mm | 先速磨速度 | 10～200mm/秒 | |
| 最大寸法 PCB最大サイズ |
400×340mm(510×340mm選択) | 洗浄液使用量 洗浄液の消費量 |
自動生成、手動可调 自動および手動で調整可能 |
|
| PCBの厚さ | 0.4～6mm | 洗浄纸用量 クリーニングペーパーの消費量 |
自動生成、手動可调 自動および手動で調整可能 |
|
| 翘曲量 PCBワンページ |
<1% | イメージパラメータ 画像パラメータ |
||
| PCB パネルの边缘间スロット PCBボードエッジクリアランス |
2.5mm | 映像ビデオ CCD視野 |
10×8mm | |
| 过板高さ ボードの高さ |
25mm超出特制项ピン | 相机型 カメラの種類 |
130万像素デジタル位相機 130メガピクセルのデジタルカメラ |
|
| 輸送高さ 輸送高さ |
900±40mm | 映像系 カメラシステム |
几何適合、上下成像ビデオ 幾何学的マッチング、上下のイメージングビジョン |
|
| 取像CT(流光) カメラサイクルタイム |
150ミリ秒 | |||
| 搬送方向 輸送方向 |
左-右；右-左；同出 左-右;右-左;そして同じ |
|||
| 基準点タイプ 基準マークの種類 |
标標準形状基準点 標準フィデューシャルマークの形状 |
|||
| 运输速度 輸送速度 |
分段制御、1500mm/s(Max) セグメント制御、1500mm/s（最大） |
|||
| □方形、○圆形、△三角形、◇菱形、+十字形、 焊盘、开孔 □四角形、○円、△三角形、◇ひし形、, +10クロス、溶接、開口部 |
||||
| 运输方式 トランスポートモード |
一段式运输轨道 1セクションの輸送トラック |
|||
| PCB支持方式 PCBサポートシステム |
磁性顶针 磁気ピン |
|||
| 焊盘、异形、开孔 パッド、プロファイル、穴 |
||||
| 等高块 サポートブロック |
||||
| マーク尺寸 マークサイズ |
0.1～6mm | |||
| 手書き调节顶升平台 手動上下テーブル |
||||
| 防呆点数 近づかない番号 |
最大:1個 | |||
| 最大PCBパネル重量 最大PCBボード重量 |
4kg | |||
| マーク数 マーク番号 |
最大:4個 | |||
| 印刷パラメータ 印刷パラメータ |
||||
| 2D检测 2D検出 |
检测少锡/漏印/连锡 低電圧印刷/連続電圧の検出 |
|||
| 印刷速度 印刷速度 |
10～200mm/秒 | |||
| 機能構成 機能構成 |
||||
| 印刷圧力 印刷圧力 |
0.5～20kg | |||
| 安全管理 安全に制御 |
开门停止機、异常报警 ドアが開いて停止、異常アラーム |
|||
| 印刷モード 印刷モード |
単または双刮刀印刷 シングルまたはダブルスキージー印刷 |
|||
| スマートなUI | 全新界面、快捷键操作 新しいインターフェース、ショートカットキー操作 |
|||
| 脱型距離 リリース距離 |
0～20mm | |||
| 制限設定 許可設定 |
自由に設定可能、操作、技術、工程、制限分を設定可能 自由に設定でき、 オペレーター、技術者、エンジニアを設定できます |
|||
| 脱型速度 リリース速度 |
0～20mm/秒 | |||
| 設定パラメータ 機器パラメータ |
||||
| 脱モード方式 スナップモード |
分三段脱型 3段階の脱型 |
|||
| 空气を使用する 必要な空気 |
4～6kgfcm | |||
| 刮刀型 スクイジータイプ |
僶刮刀/钢刮刀(角度45°/55°/60°) ゴム製スキージ/スチール製スキージ （角度45°/55°/60°） |
|||
| 消費ガス量 空気消費量 |
±5L/分 | |||
| 印刷精度 アカウラオの表記 |
作業環境温度 動作温度 |
-20℃～+45℃ | ||
| 重畳定位精度 繰り返し位置精度 |
±0.01mm | 作業環境湿度 作業環境湿度 |
30%-60% | |
| 印刷精度 印刷精度 |
±0.025mm | 電源 電源入力 |
AC:220±10%、50/60HZ 2.5KW | |
| 印刷周期(洗浄なし) サイクルタイム（清掃を除く） |
7秒 | 制御方法 制御方法 |
PC コンロ | |
| 印刷周期(含清洗) サイクルタイム（清掃を含む） |
14秒 | 机の重量 マシン重量 |
約1000kg | |
| 回線時間 切り替え時間 |
5分 | 机の外形寸法 機械寸法 |
1220(長さ)×1375(幅)×1500(高さ)mm | |
