レールコンベアシステム
·レールは特殊な硬化処理を採用し、剛性が高く、serviceの寿命が延びます。;
·コンベアチェーンはステンレスシングルフランジチェーンを採用し、より安定した搬送を実現します。.
デュアルレールシステム
·デュアルレールシステムにより、生産性が向上し、消費量が削減され、コストが節約されます。;
レールの変形やボードの詰まりを防ぐため、メインの吊り下げブラケットを強化しました。

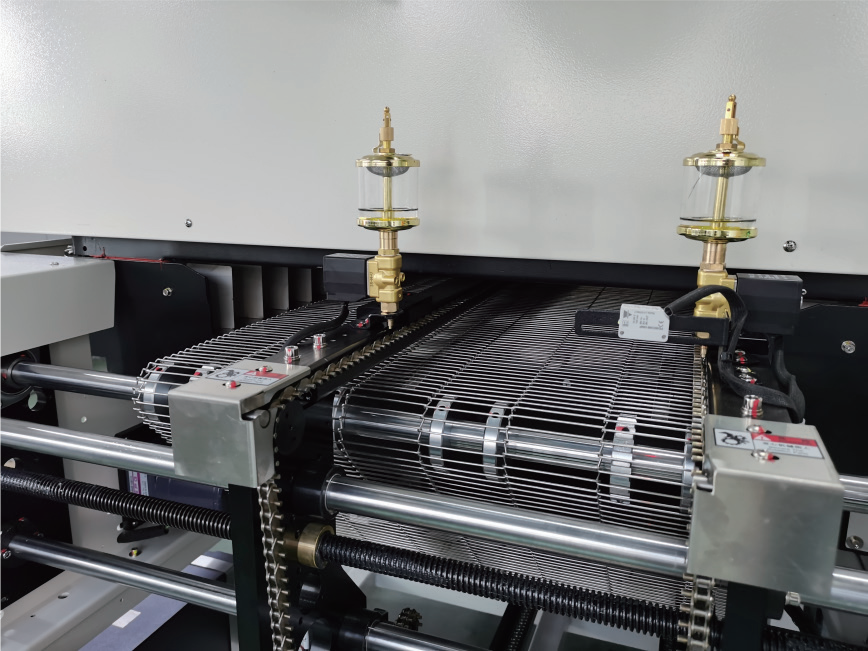

デュアルレールコンベアシステム·
多層断熱材
特許取得済みの最適化された構造設計により、チャンバーの環境温度への影響を最小限に抑えることができます。.
収集システム
・自動フラックス回収システムによりメンテナンスが容易です。.
リサイクル可能
95%リフロー炉の材質はリサイクル可能です。.

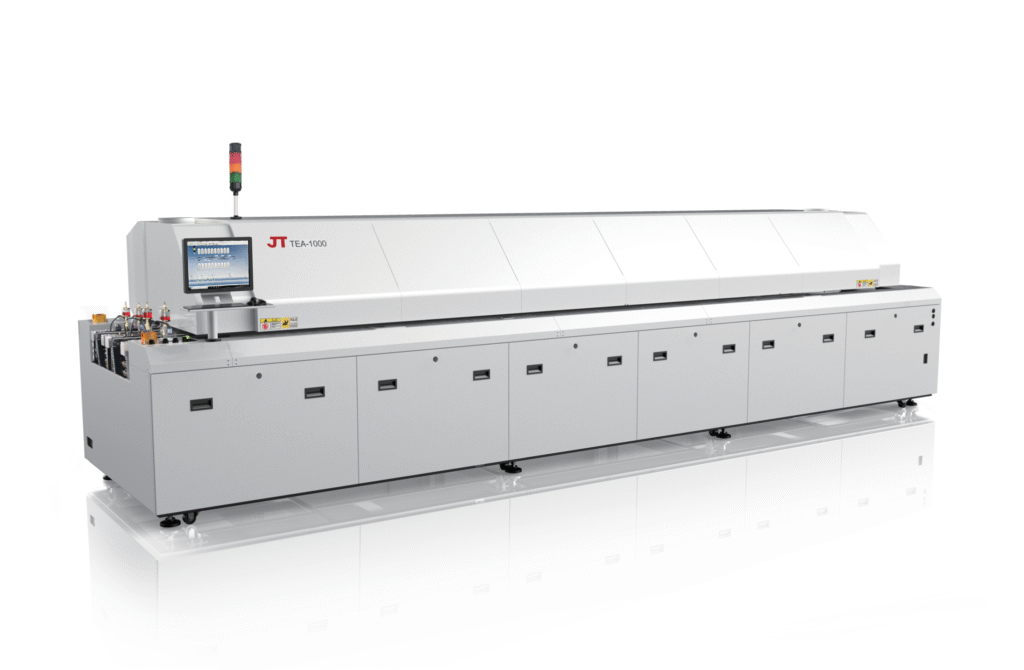

| 型名型式 | TEA-800 | TEA-1000 | TEA-800D | TEA-1000D | |
| 詳細説明仕様 | |||||
| 加热区長度 | 加熱長さ | 3110mm | 3890mm | 3110mm | 3890mm |
| 外形寸法 | 寸法（長さ×幅×高さ） | 5220×1430×1530mm | 6000×1430×1530mm | 5220×1660×1530mm | 6000×1660×1530mm |
| 净重 | 正味重量 | 約2250kg | 約2600kg | 約2600kg | 約2950kg |
| 排泄量 | 排気量 | 10m3/min×2通路10m3/min×2ダクト | |||
| 電源 | 供給電力 | AC,380V3φ5W 50/60Hz(オプション：AC,220Vφ350/60Hzオプション) | |||
| 電力 | 力 | 启動始動:30KW 動作時:9KW | 启動始動:36KW 動作時:10KW | 启動始動:32KW 動作時:10KW | 启動始動:38KW 動作時:11KW |
| 昇温時間 | 加熱時間 | 約25分 | 約30分 | ||
| 温度約 | 温度範囲 | 室温室温～300℃ | |||
| プリント基板最大径 | PCBの最大幅 | 400mm(オプション:450mm) | 270mm×2(单道シングルレール50-490mm) | ||
| 部品高さ | PCBトップ高さ | 板上30mm/下25mm 上30mm/下25mm | |||
| 运输方向 | コンベア方向 | 左向き右(オプション：右向き左)左から右(オプション：右から左) | |||
| 导轨固定方式 | 固定レール側 | 前端固定（オプション：後端固定） フロントレール固定（オプション：リアレール固定） | 双轨1,4固定(オプション：1,3固定) 1st&4rdレール固定(オプション:1st&3thレール固定) | ||
| 导轨ピッチ床高さ | コンベアの高さ | 900±20ミリメートル | |||
| 运输速度 | コンベア速度範囲 | 300～2000mm/分 | |||
| パラメータ存在储 | データストレージ | 生成設定パラメータと状況を多数保存可能 様々なパラメータと状況を保存可能 | |||
| 异常警 | 異常警報 | 超高または超低温警報、音声、光両方の方法で異常な温度が発生しました。 (オーバーヒート/アンダーヒート)音と光で警報 | |||
| 設計構成Device レイアウト | |||||
| 加熱区数 | 加熱ゾーン数 | 上8/下8 上位8/下8 | 上10/下10 上位10/下位10 | 上8/下8 上位8/下8 | 上10/下10 上位10/下位10 |
| 冷却区数 | 冷却ゾーン数 | 上2冷却区トップ2冷却ゾーン | |||
| 制御系統 | 制御システム | WIN10+商業電子+PLC WIN10+コンピュータ+PLC | |||
| 温度制御方式 | 温度制御方法 | PID+SSR | |||
| 温度測定ライン | 熱電対ワイヤー | 4条4線 | |||
| 运输系 | コンベアシステム | 单导轨+网带运输シングルレール+メッシュ | 双导轨+网带运输デュアルレール+メッシュ | ||
| 输输制御方式 | コンベア制御モード | 周波数器+进口运输马达インバーター+imポートコンベヤモーター | |||
| 链条结构 | チェーン構造 | 不锈钢单排挡边链条、防卡板式片面リンク回避ブロック | |||
| 导轨调宽 | 幅調整 | 导轨電気アニメーション调宽電気調整可能 | |||
| 上盖启アニメーション | カバーオープン | 上盖電動开启、方便炉内清掃電動オープンでメンテナンスが簡単。. | |||
| UPS電源 | UPS電源 | UPS用電源 PCB生産が正常に終了することを保証するためのバックアップ電源。. | |||
| 冷却方式 | 冷却システム | 强制风冷強制空冷 | |||
| 注：パラメータ若有更改，恕不另行通知!上記の内容は予告なく変更される場合があります。 | |||||
