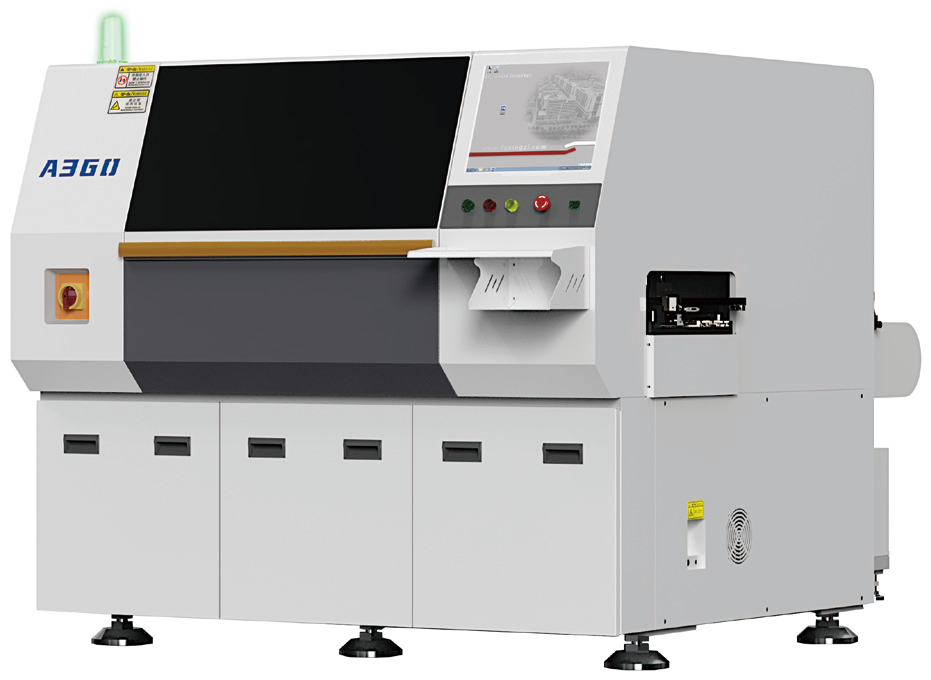

AKM/A360 高速軸加工機

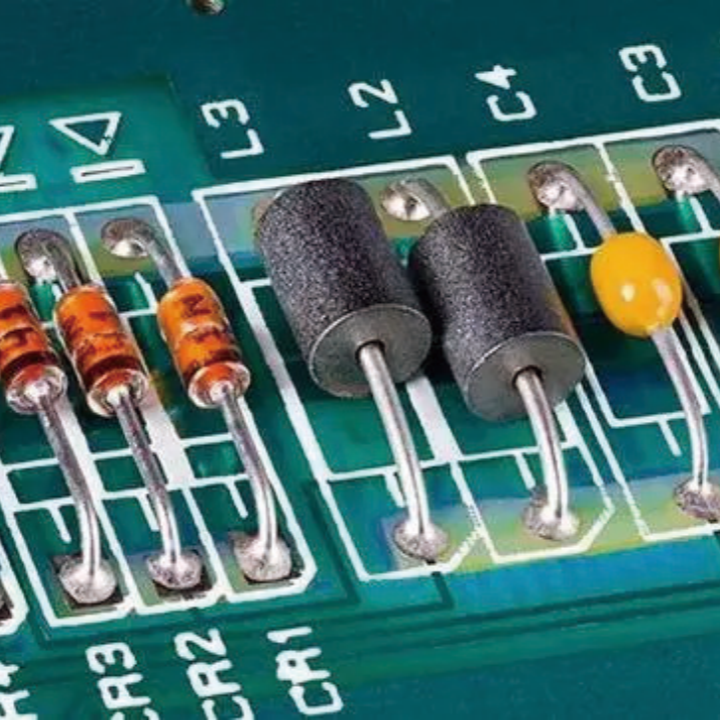

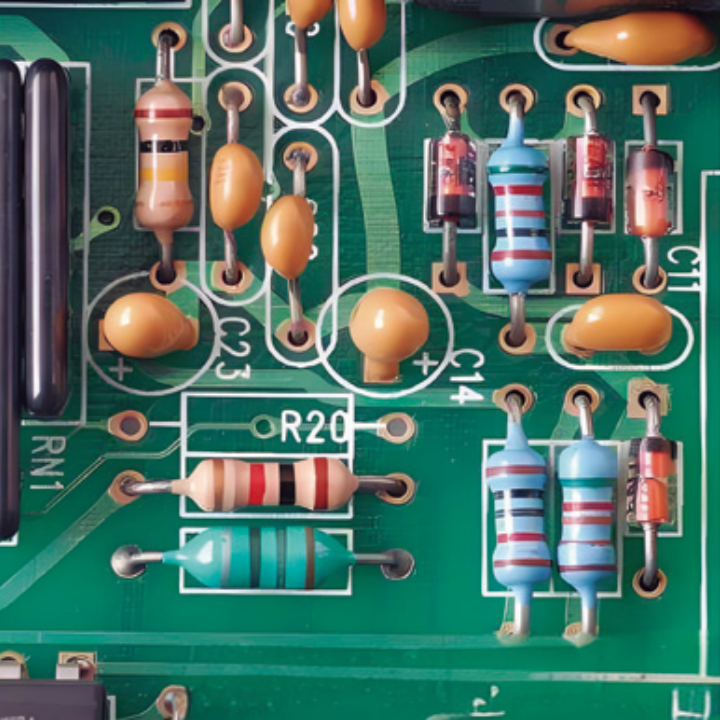

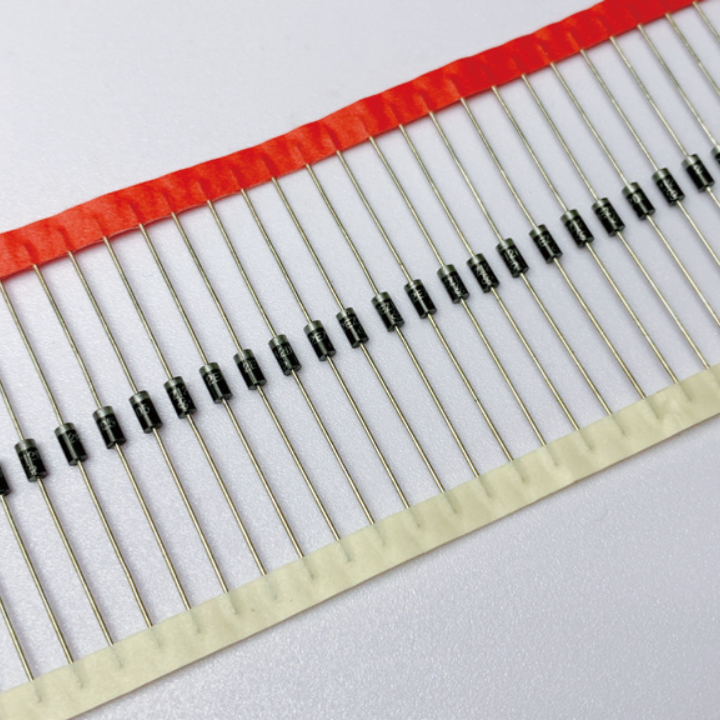

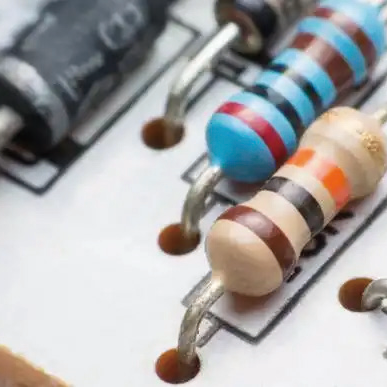

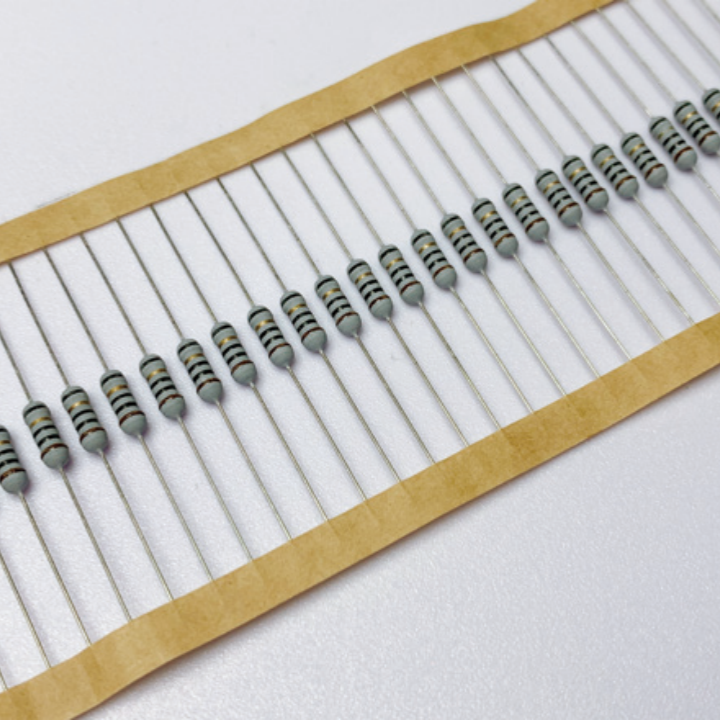

AKM/A360アキシャル実装機は、抵抗器、ダイオード、ジャンパー、インダクタ、フェライトビーズなど、アキシャルテープパックされた部品を高速・高精度に実装するための最先端のソリューションです。0°、90°、180°、270°の多様な実装角度を誇り、幅広い電子機器組立のニーズに対応します。独立したジャンパー供給モジュールとライン生産能力を備えた本機は、

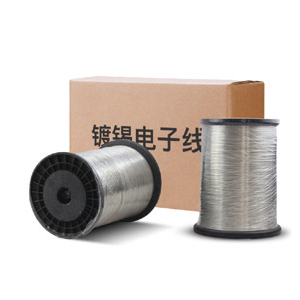

- すべての水平コンポーネントとジャンプワイヤに適しています

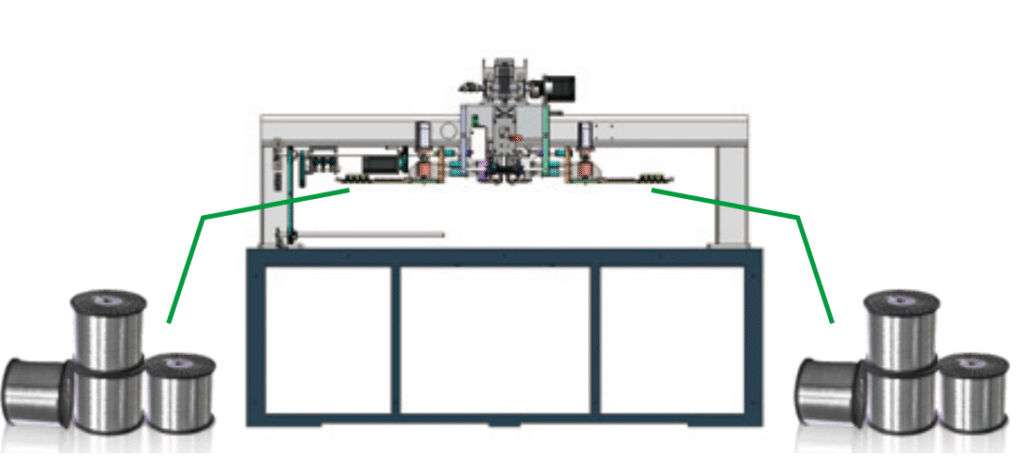

2. デュアルジャンパー給電。より多用途
2 種類のリールを同時に操作できるデュアルジャンパー モジュール。インテリジェントな切断、材料損失ゼロ、効率的でコスト効率に優れています。.

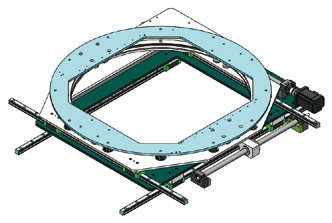

3. 超高精度、あらゆる角度のインsertion
4 層テーブル、正確な servo 制御、360° 正確な位置決め、即時応答。.

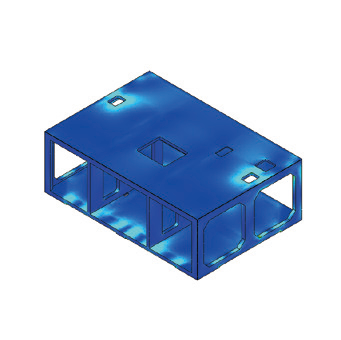

4. 高強度フレーム
一体型のダクタイル鋳鉄フレーム、300 日間の自然老化および焼きなましにより、熱変形を防止します。優れた振動減衰と引張強度により長期安定性を実現します。.
5. 安定した給餌システム
モジュラーフィーダー設計により、迅速な変更と拡張が可能になり、ダウンタイムが大幅に削減され、継続的な生産が保証されます。.
6. 復興自社開発制御システム
産業用 CCD 位置決めカメラ、AI によるプログラミング、全プロセスのエラー防止を備え、高効率生産を保証します。.
| 型名 型番 | AKM插装精度0.01mm、Insertion精度 A360插装精度0.01mm、Insertion精度 | |
| 理论速度理論速度 | 插材0.18秒/点、受板3秒/枚、Insert 0.18秒/枚、転送3秒/枚 | |
| 供給器数フィーダー番号 | 标配跳网站1組，标配10/20支持卧式飞达 | |
| 標準ジャンパーステーション1セット、標準軸フィーダー10/20セット | ||
| 挿入方向&跨ぎ距離 | 标配四方向0°/90°/180°/270°;素子跨り距離5~24mm | 标配360°、任意の角度の插子；要素跨り距離5~24mm |
| 動作角度とリードスパン | 標準4方向0°/90°/180°/270°;コンポーネントleadピッチ 5～24mm | 標準360°、任意の角度でsert;コンポーネントleadピッチ 5～24mm |
| 要素种类&规格 | 52mm の単式编帯封止材に適合、リード線直径 0.4 ～ 0.8mm、部品最大長さ 16mm、最大直径 4mm | |
| コンポーネントタイプとサイズ | lead直径0.4〜0.8mmの52mmアキシャルテープパッケージングコンポーネントに適用可能、最大コンポーネント | |
| 長さ16mm、最大直径4mm | ||
| 部品リード線剪断長さ部品リード線トリミング長さ | 1.2～2.2mm | |
| 部品リード線弯脚角度部品リード曲げ角度 | 5～45° | |
| PCB上下要素は高さを通過可能 | 上12mm/下8mm | |
| PCB側面の通過可能な高さ | 上12mm/下8mm | |
| PCB寸法PCBサイズ | AKM过板寸法最大L420*W290mm、, 插件范围最大L275*W275mm、左→右 | A360过板寸法最大L460*W290mm、, 插件范围最大L290*W250mm、左→右 |
| 最大PCB通過サイズL420*W290mm、最大insertion 範囲 L275*W275mm、上記L→R | 最大PCB通過サイズL460*W290mm、最大sertion 範囲 L290*W250mm、上記L→R | |
| プリント基板の厚さと搬送高さ | 厚さ0.79~2.36mm、标規格：1.6mm、高さ900±20mm | |
| PCB厚さと搬送高さ | 厚さ0.79～2.36mm、標準1.6mm、高さ900±20mm | |
| 使用電源と電力Power Source | 220V、AC、50/60Hz、約±0.5KW | 220V、AC、50/60Hz、約±0.6KW |
| 使用空気源&用空気量空気源 | 0.6～0.8MPa、20m³/h | |
| 使用周囲温度Use Temp. | 10～26℃ | |
| 机音Mch.Noise | 約±65dB | |
| 重量Mch.Weight | 約￥1550kg,10局10連/約￥1600kg,20局20連 | |
| 设备尺寸含供給器機械寸法 | AKM L1.8×W2.8×H1.6m、10局10連 A360 L1.8×W2.9×H1.6m、10局10連 | |
AKM L1.8×W3.3×H1.6m、20局20連 A360 L1.8×W3.4×H1.6m、20局20連 | ||
| 制御システムControl Sys. | Windowsオペレーティングシステム中英文界面、視窗平台、液晶表示 | |
| 中国語/英語インターフェースを備えたWindows OS、Windowsプラットフォーム、LCDディスプレイ | ||
| 驱アニメーション系Drive Sys. | ACサービング、AC马达、AC servo、ACモーター | |
| ベースドライブモード ベースドライブモード | サーボサーボ電気機、サーボモーター | |
| 基板搬送方式 基板搬送方式 | 全自動：左→右、標準または右→左、選択自動：標準L→RまたはオプションR→L | |
| データ入力方式 データ入力モード | USBインターフェース入力，EXCEL文档格式，USB入力，Excel形式 | |
| PCB自動スキャンシステム | 監視システム自動採取PCB画像、手動監視、可視操作 | |
| PCB 自動スキャン システム. | ビジョンシステム。PCB画像の自動キャプチャ、ヒューマンマシンインターフェース、視覚操作 | |
| AI智能编程系统 | 智能识别辅助编程，2分钟完了程序制作 | |
| Al Intell.Programming Sys. | インテリジェント認識支援プログラミング、2分でプログラム作成 | |
| マーク识别系 | マーク识算法自动补偿，解决PCB寸法と座標誤差 | |
| マーク認識システム. | マーク認識アルゴリズムの自動補正、PCBサイズと座標偏差の解決 | |
| Badmark识别系 | 1秒以内にXパネルを自動で打ってスキップし、時間と材料を節約します | |
| バッジマーク認識システム. | 1秒でXマーク付きPCBを自動認識＆スキップし、時間と部品を節約 | |
| 程序防呆系 | 误操作修正修正序列座標超過PCB范围、システム自動锁定停止机示唆 | |
| Prog.Foolproof Sys. | 誤操作によりプログラミング座標が PCB 範囲外に変更され、システム自動ロック、停止、警告が発生 | |
| MES管理システム | 一時的に共有生産データ、联動平台、辅助管理 | |
| MES マネジメントシステム. | 生産データをリアルタイムにアップロードして共有し、補助管理用のプラットフォームとリンクします。 | |
| 防错料系 | 供給装置二コードと物品条コード入力システム自動比較、OK 起動機、NG 警停止機 | |
| Matl.Prev.Sys が間違っています。. | フィーダーのQRコードとコンポーネントバーコードが自動的にシステムに組み込まれ、OKの場合は開始、NGの場合はアラームを鳴らして停止します。 | |
| 経過技術サポート | 专业工程师远程指导现场人员演示排查问题点，帮助解决技术题または行维护 | |
| リモートテクニカルサポート | プロフェッショナルエンジニアが現場スタッフのデモとトラブルシューティングをリモートガイドし、技術的な問題とメンテナンスを解決します。 | |
