Soluzioni SMT Haichen
Soluzioni personalizzate SMT/THT/rivestimento/assemblaggio per il tuo successo
Linea di rivestimento conforme selettivo a basso costo gestita da un solo operatore
-Aumenta la produttività di 40% con manodopera minima e costi più bassi!

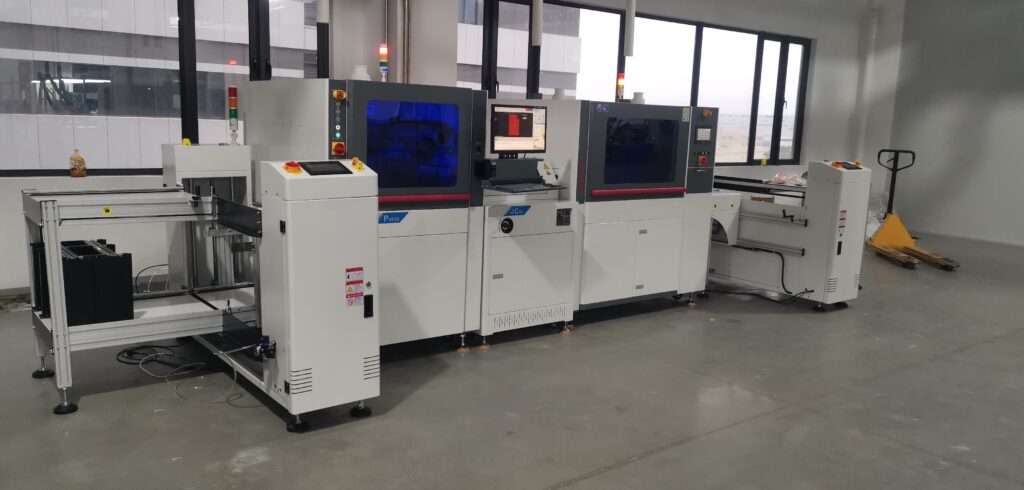

Riprese in loco presso la fabbrica del cliente
Ci vogliono solo $21,000 per ottenere questa linea di rivestimento completamente automatica! (Configurazione standard)
Flusso di lavoro della linea di rivestimento con un solo operatore:
L'operatore carica i PCB impilati nel vassoio di alimentazione del caricatore, che li immette automaticamente nella linea di produzione→
Macchina per rivestimento conforme selettivo applica il rivestimento conforme ad aree specifiche dei PCB in base a modelli pre-programmati→
Esegue controlli di qualità in tempo reale per identificare difetti di rivestimento→
forno di polimerizzazione UV Indurisce il rivestimento conforme utilizzando la luce ultravioletta (UV) →
Rimuove automaticamente i PCB finiti dalla linea e li impila (Finitura)
1. Programmare e testare la precisione del percorso di rivestimento (entro 20 minuti)
2. Caricare i PCB nel caricatore (30 secondi).
3. Scaricare le tavole finite dallo scaricatore (1 min).
La linea di rivestimento conforme garantisce vantaggi competitivi in termini di efficienza, qualità e costi grazie alle seguenti caratteristiche:
Efficienza produttiva
Alto livello di automazione: Intervento manuale minimo (limitato al carico e allo scarico);
Moderata continuità tra le apparecchiature (solo pausa temporanea durante il processo di rivestimento).
Controllo di qualità
Elevata precisione di processo: Precisione del percorso (ripetibilità ±0,02 mm), spessore del rivestimento costante (conforme allo standard IPC-A-610)；
Tracciabilità: La linea di produzione può essere integrata con i sistemi MES per registrare i parametri di rivestimento (ad esempio, tempo, pressione), i dati di ispezione, le informazioni dell'operatore, ecc., consentendo la tracciabilità dell'intero processo.
Ottimizzazione dei costi
costo del lavoro: Rispetto alle tradizionali linee di rivestimento manuale, questa soluzione consente di risparmiare manodopera (1 operatore contro 3-5 operatori) e richiede livelli di competenza inferiori (programmazione facile da apprendere; non è necessaria una formazione specializzata);
Costo del materiale: Utilizzo migliorato del rivestimento (il rivestimento di precisione riduce lo spreco di materiale di 30%);
Costo di manutenzione: Basso tasso di guasti delle apparecchiature (lungo MTBF), ciclo di sostituzione dei materiali di consumo (ogni 6 mesi) e rapido supporto post-vendita (risposta remota 24 ore su 24).
Flessibilità e adattabilità
Compatibilità del prodotto: Cambio rapido del prodotto (tempo di cambio <30 minuti), compatibile con un'ampia gamma di dimensioni PCBA (da 50 mm × 50 mm a 450 mm × 450 mm) e diversi rivestimenti (acrilico/silicone/uretano)；
Scalabilità: Supporta aggiornamenti modulari (ad esempio, ispezione AOI, stazioni di rilavorazione in linea, valvole aggiuntive, telecamere di visione CCD, misurazione dell'altezza laser, moduli di riscaldamento del pezzo, ecc.) per soddisfare i requisiti futuri di capacità o processo.
Sicurezza e conformità
Sicurezza operativa: L'apparecchiatura include funzioni di sicurezza quali schermatura UV nel forno di polimerizzazione, allarmi di perdite di solvente nella macchina di rivestimento e compatibilità EMC per evitare interferenze con le apparecchiature circostanti.
Questa linea di produzione riduce la manodopera a un solo operatore grazie al carico/scarico automatizzato tramite unità di carico/scarico, riducendo di 2-4 posizioni rispetto alle linee tradizionali. La precisione di posizionamento di ±0,02 mm della macchina per rivestimento selettivo migliora l'utilizzo del rivestimento di 401 TP8T, riducendo i difetti di sotto-rivestimento e sovra-rivestimento di 601 TP8T. Il forno di polimerizzazione UV consente una polimerizzazione rapida in 1 minuto, riducendo il tempo di ciclo a decine di secondi per PCBA e aumentando la capacità produttiva di 401 TP8T... Ciò offre un vantaggio competitivo in termini di efficienza, qualità e costi.
Il nostro processo: come lavoriamo con te
Consultazione
Iniziamo comprendendo le vostre esigenze produttive, le sfide e gli obiettivi. I nostri esperti lavorano a stretto contatto con voi per valutare i vostri processi attuali e identificare opportunità di miglioramento.
Progettazione della soluzione
In base alle vostre esigenze, progettiamo una soluzione su misura che integra la giusta combinazione di tecnologie e apparecchiature SMT Haichen. Garantiamo che la soluzione proposta sia in linea con i vostri obiettivi di produzione e il vostro budget.
Implementazione
Il nostro team vi supporta durante tutto il processo di installazione, fornendo assistenza in loco, formazione e supporto per l'integrazione. Garantiamo che le vostre nuove apparecchiature siano operative e funzionanti senza intoppi, riducendo al minimo i tempi di fermo.
Supporto continuo
Il nostro impegno non si esaurisce con l'installazione. Forniamo supporto tecnico continuo, manutenzione service e formazione per garantire che la vostra linea di produzione continui a funzionare al massimo delle prestazioni.
Perché scegliere Haichen
Noi di Haichen SMT siamo consapevoli che la scelta del giusto partner per le apparecchiature SMT è fondamentale per il successo della vostra produzione. In qualità di fornitore leading di soluzioni per il rivestimento e l'erogazione di PCB, combiniamo l'esperienza tecnica con l'attenzione al cliente service per offrire un valore eccezionale.
Competenza
Con decenni di esperienza nel settore SMT, comprendiamo le sfide che i produttori di PCB devono affrontare.
Qualità garantita
In qualità di azienda certificata ISO, ci atteniamo ai più alti standard di qualità, dalla progettazione e produzione dei prodotti all'assistenza post-vendita.
Innovazione
Ci sforziamo di essere al passo con le tendenze del settore e di fornire prodotti innovativi che aiutino i nostri clienti lead in un mercato competitivo.
