La ligne de revêtement conforme offre des avantages concurrentiels en termes d'efficacité, de qualité et de coût grâce aux caractéristiques suivantes :

Efficacité de la production

Niveau d'automatisation élevéIntervention manuelle minimale (limitée au chargement et au déchargement) ;

Fluidité modérée entre les équipements (Pause temporaire uniquement pendant le processus de revêtement).

Contrôle de qualité

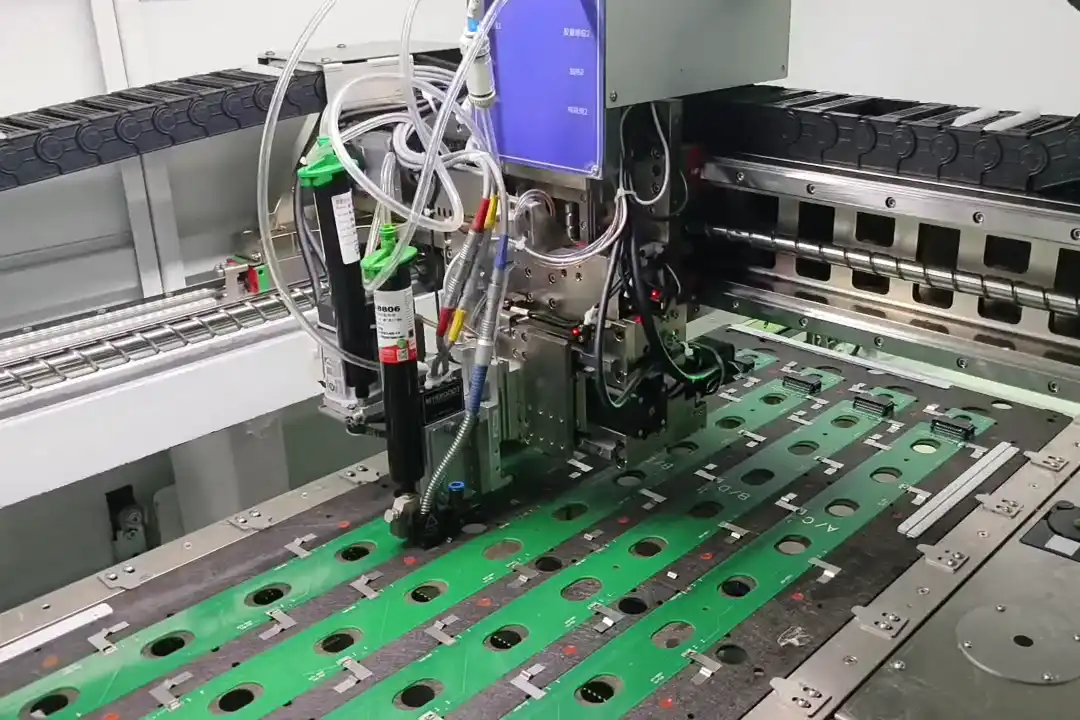

Haute précision de processus: Précision du tracé (répétabilité de ±0,02 mm), épaisseur de revêtement constante (conforme à la norme IPC-A-610) ;

TraçabilitéLa ligne de production peut s'intégrer aux systèmes MES pour enregistrer les paramètres de revêtement (par exemple, le temps, la pression), les données d'inspection, les informations sur l'opérateur, etc., permettant une traçabilité complète du processus.

Optimisation des coûts

coût de la main-d'œuvreComparée aux lignes de revêtement manuelles traditionnelles, cette solution permet de réaliser des économies de main-d'œuvre (1 opérateur contre 3 à 5) et requiert des compétences moins pointues (programmation facile à apprendre ; aucune formation spécialisée n'est nécessaire) ;

Coût des matériauxAmélioration de l'utilisation du revêtement (le revêtement de précision réduit le gaspillage de matériau par rapport au 30%) ;

coûts d'entretien: Faible taux de panne des équipements (MTBF long), cycle de remplacement des consommables (tous les 6 mois) et assistance après-vente rapide (réponse à distance 24 heures sur 24).

Flexibilité et adaptabilité

Compatibilité du produitChangement de produit rapide (temps de changement < 30 minutes), compatible avec une large gamme de tailles de PCBA (50 mm × 50 mm à 450 mm × 450 mm) et différents revêtements (acrylique/silicone/uréthane) ;

Évolutivité: Prend en charge les mises à niveau modulaires (par exemple, l'inspection AOI, les stations de retouche en ligne, les vannes supplémentaires, les caméras de vision CCD, la mesure de hauteur laser, les modules de chauffage des pièces, etc.) pour répondre aux exigences futures en matière de capacité ou de processus.

Sécurité et conformité

Sécurité opérationnelleL'équipement comprend des dispositifs de sécurité tels qu'un blindage UV dans le four de polymérisation, des alarmes de fuite de solvant dans la machine de revêtement et une compatibilité CEM pour éviter les interférences avec les équipements environnants.

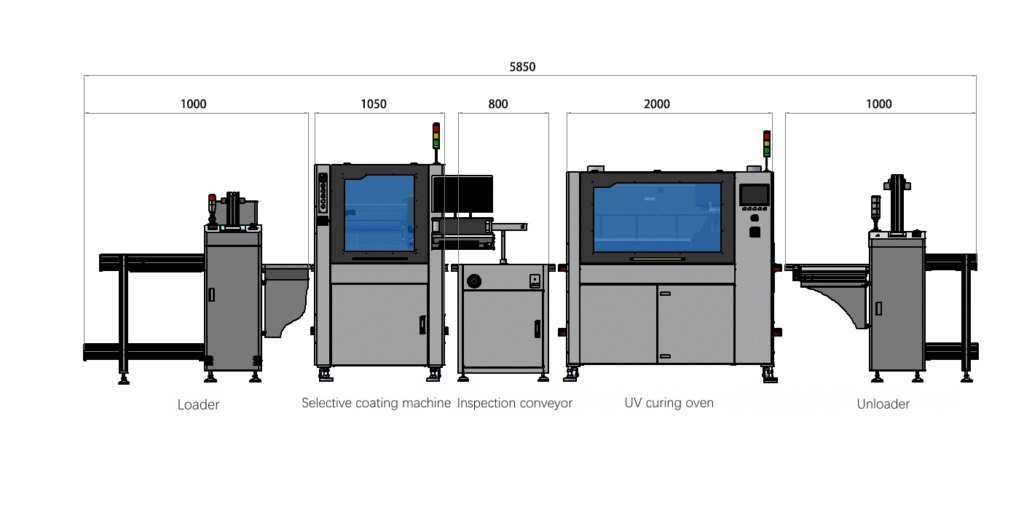

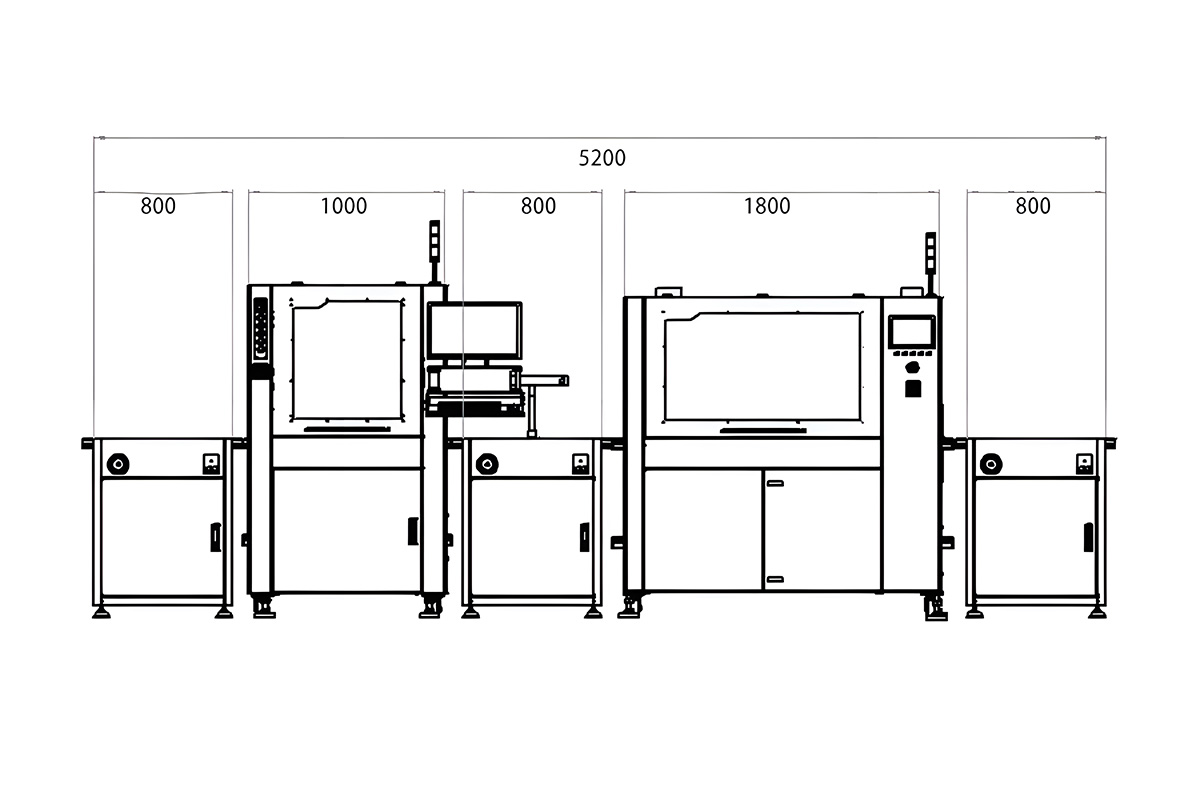

Cette ligne de production réduit les besoins en main-d'œuvre à un seul opérateur grâce au chargement/déchargement automatisé par des unités de chargement/déchargement, éliminant ainsi 2 à 4 postes par rapport aux lignes traditionnelles. La précision de positionnement de ±0,02 mm de la machine de revêtement sélectif améliore l'utilisation du revêtement de 40%, réduisant les défauts de sous-revêtement et de sur-revêtement de 60%. Le four de polymérisation UV permet un durcissement rapide en 1 minute, raccourcissant le temps de cycle à quelques dizaines de secondes par carte PCBA et augmentant la capacité de production de 40%… Ceci confère un avantage concurrentiel en termes d'efficacité, de qualité et de coût.
