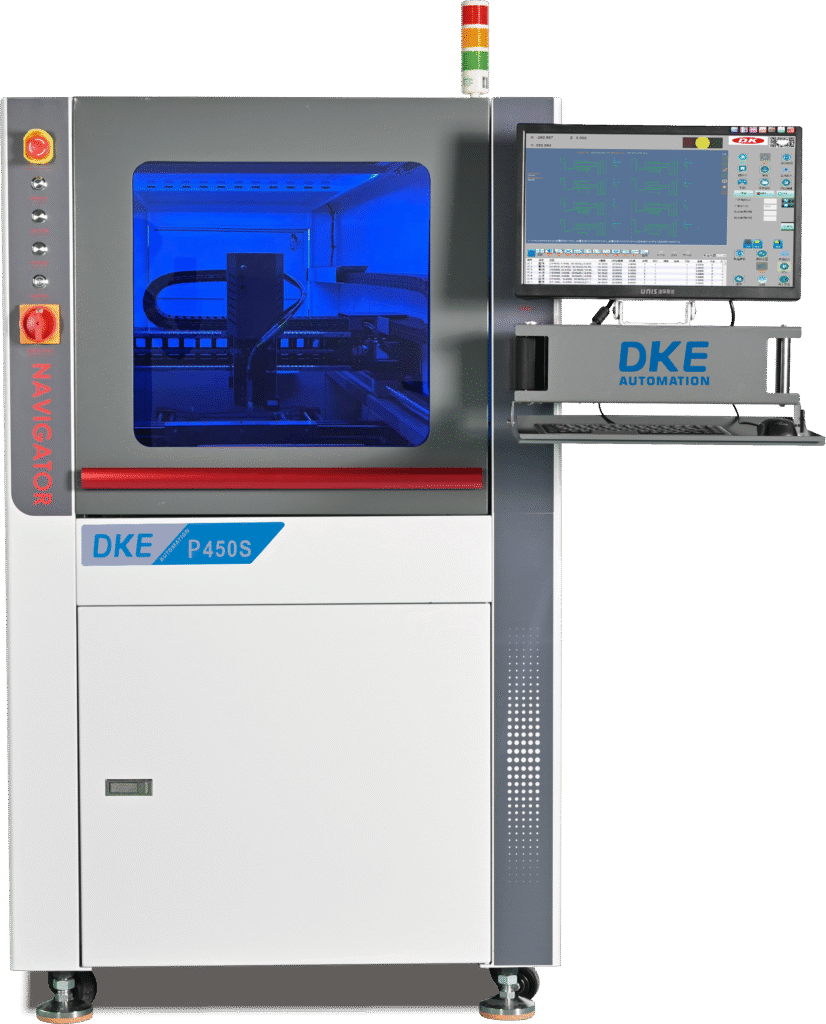

Selektive Schutzlackiermaschine P450S
Die P450S Selektivbeschichtungsanlage von Hichen ist eine hochpräzise Lösung für anspruchsvolle Beschichtungsanwendungen. Mit einer robusten Stahlplattform und Panasonic servo-angetriebenen Linearmodulen sorgt sie für Stabilität und Zuverlässigkeit im Hochgeschwindigkeitsbetrieb. Das vollständig abgedichtete Modul schützt vor Nebel und Korrosion, während die Vielseitigkeit der Maschine beim Punkt-, Linear- und Kurvenspritzen zu klaren und gleichmäßigen Beschichtungskanten führt.
Die P450S ist mit einer automatischen Tränkung und einem automatischen Ausstoß von devices ausgestattet, wodurch Klebstoffspritzer und Verstopfungen reduziert werden. Dadurch eignet sie sich ideal für Beschichtungsprozesse von hochdichten, komplexen Leiterplatten.
Wesentliche Merkmale:
- Erhöhte Stabilität: Integrierte Stahlplattform für Stabilität im Hochgeschwindigkeitsbetrieb.
- Fortschrittliches Antriebssystem: Panasonic servo + hochpräzise Kugelumlaufspindel für Präzision.
- Vollständig versiegeltes Modul: Schützt vor Nebel und Korrosion und verlängert so die Lebensdauer.
- Vielseitige Beschichtung: Ermöglicht punktuelles, lineares und Kurvensprühen mit hoher Klarheit.
- Automatisches Tränken und Spucken: Verhindert Leimspritzer und Verstopfungen.
| 功能配置 Funktionskonfiguration | 技术参数说明 Technische Parameter und Beschreibung | 功能配置 Funktionskonfiguration | 技术参数说明 Technische Parameter und Beschreibung |
| 设备型号 Gerätemodell | P450S | 输送速度 Fördergeschwindigkeit | 0,8–15 m/min |
| 外形尺寸 Gesamtabmessungen | L=1050 D=1300 H=1600 | 输送轨道 Förderschiene | 专用铝合金轨道+不锈钢链 Schiene aus spezieller Aluminiumlegierung + Edelstahlkette |
| 设备重量 Gerätegewicht | 450 kg | 宽度调整模式 Breitenverstellmodus | 自动+按钮式电动宽度调整 Automatik + Knopfdruck Breitenverstellung |
| 控制方式 Steuermodus | 工控机+运动控制卡 SPS + Bewegungssteuerungskarte | 宽度调整速度 Geschwindigkeit der Breitenverstellung | 250 mm/min |
| 运行软件 Betriebssoftware | Windows | Leiterplattenmontage Leiterplattenrandbereich | ≥5 mm |
| 编程方式 Programmiermodus | 示教/在线编程 Lehre/Online-Programmierung | 传输马达功率 Getriebemotorleistung | DC24V 69W*2 |
| 主轴数量 Anzahl der Achsen | X,Y,Z | 通讯端口 Kommunikationsanschluss | SM EMA连接器 SMEMA-Stecker |
| 主轴驱动 Achsenantrieb | 伺服电机+滚珠丝杆 Servomotor + Kugelgewindetrieb | 单次涂覆宽度 Breite der einzelnen Beschichtung | 5–30 mm |
| 涂覆行程 Beschichtungsreise | X: 510 mm Y: 510 mm | 设备气压 Geräteluftdruck | 0,6 MPa |
| 胶阀数量 Anzahl der Ventile | 双阀一字排列 Lineare Zweiventilanordnung | 排气量要求 Abgasvolumen Anforderungen | 15 m³/min |
| 最大移动速度 Max.moving Geschwindigkeit | 800 mm/s | 设备电源 Geräte-Stromversorgung | Wechselstrom 220 V, 50–60 Hz |
| 元件最大高度 Maximale Höhe von Komponente | ±90 mm 90 mm oberhalb und unterhalb der Förderfläche | 设备总功率 Gesamtleistung der Ausrüstung | 2,2 kW |
| 承重 Lastaufnahme | 10 kg | 标配功能 Standardfunktion | LED-Lichtquelle LED-UV-Inspektionslampe |
| 重复精度 Wiederholgenauigkeit | ±0,02 mm | LED-Licht LED-Beleuchtung | |
| 轨道数量 Anzahl der Schienen | 1 | 废液回收 Abfallflüssigkeitsrecycling | |
| 输送高度 Förderhöhe | 900±20mm | 静电接口 Elektrostatische Schnittstelle | |
| 工作方向 Arbeitsrichtung | ■左→右(标准)□右→左 ■Links→Rechts (Standard)□Rechts→Links | / |
Probleme angehen: Hohe Arbeitskosten, unzureichende Produktivität, schlechte Beschichtungsqualität, ungleichmäßige Schichtdicke und Verschwendung von Beschichtungsmaterial.
Geeignete Flüssigkeiten: Konforme Beschichtungen, UV-Klebstoffe, Acryl-, Epoxid-, Silikon- und andere Beschichtungsprodukte.
Die Ausrüstung kann an die Anforderungen des Produktbeschichtungsprozesses, die tatsächliche Länge der Produktionslinie im Werk und den Kapazitätsbedarf angepasst werden.
Beschreibung
- Gesamtleitungslänge: Ungefähr 5,2 Meter
- Erforderliches Bedienungspersonal: 1-2 Personen
- Maximale Leiterplattengröße: 450 × 450 × H100 mm
- Spurbreite: 450 mm
- Einseitige Beschichtung
